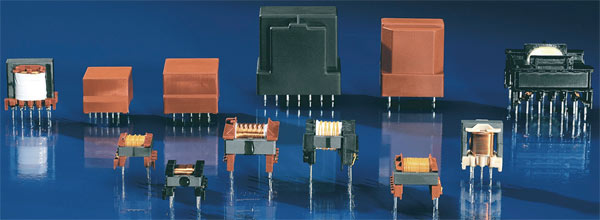

Трансформаторы для обратноходовых преобразователей на сердечниках типа EE

Трансформаторы для обратноходовых преобразователей производства компании HAHN Elektrobau GmbH могут использоваться в импульсных источниках питания малой и средней мощности (размер сердечника EE12,6…EE30). Для производства используется сердечник из высококачественного материала с рабочей частотой до 500 кГц

Все обратноходовые преобразователи компании HAHN изготавливаются в соответствии со стандартами EN60950 и EN61558. Компания HAHN Elektrobau GmbH производит трансформаторы: открытого типа, пропитанные, залитые, с вакуумной герметизацией. Все преобразователи изготавливаются в соответствии с техническим заданием заказчика. Трансформаторы предназначены для работы с ШИМ-контроллерами таких известных производителей, как Power Integrations, Infineon, Philips, и ON Semiconductor.

Компания HAHN Elektrobau GmbH гарантирует выполнение заказа с высоким качеством и в кратчайшие сроки.

Размер	Мощность, Вт*
ЕЕ 12,6/4	до 5
ЕЕ 16/5	до 9
ЕЕ 20/6	до 20
ЕЕ 25/7	до 45
ЕЕ 30/7	до 70

*зависит от диапазона входных
напряжений и типа активного элемента

Обратноходовые преобразователи компании HAHN имеют следующие характеристики:

Соответствует стандартам EN60 950 и EN61 558

Рабочая частота: 10 - 500 кГц

Увеличенный зазор между первичной и вторичной обмоткой для типоразмера EE 16/5 (8мм)

Классы изоляции

E / 120°C

B / 130°C (дополнительно)

F / 155°C (дополнительно)

UL 94-VO (дополнительно)
100% бессвинцовая технология

100% выходной контроль

Индуктивности

Коэффициента трансформации

Качества намотки

Напряжения пробоя (50Гц/2сек)

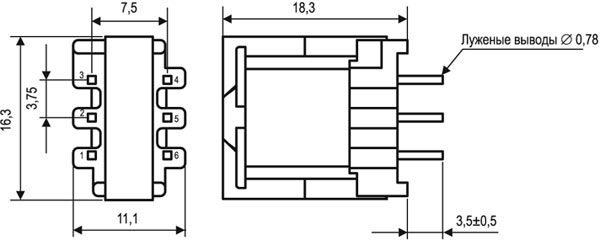

Трансформаторы на сердечниках типа ЕЕ16/5


	Габариты указаны с допуском ±0,3мм, если не указано иное

Технические данные:

Мин. зазор между первичной и вторичной обмотками 8 мм

До 4- ех обмоток

Соответствует стандартам EN60 950 и EN61 558

Мощность до: 9 Вт

Рабочая частота: до 500 кГц

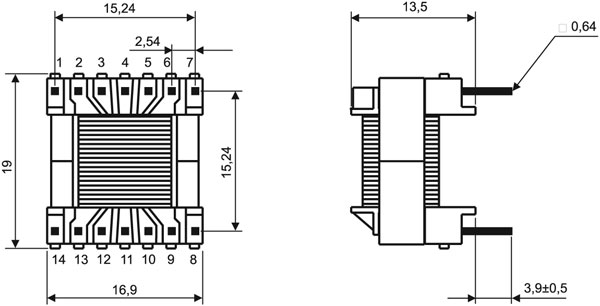

	Габариты указаны с допуском ±0,3мм, если не указано иное

Технические данные:

Мин. зазор между первичной и вторичной обмотками 1 мм

До 7- ми раздельных обмоток

Соответствует стандартам EN60 950 и EN61 558

Мощность до: 9 Вт

Рабочая частота: до 500 кГц

Возможно залитое исполнение
