Импульсные трансформаторы для обратноходовых преобразователей напряжения

Особенности
  • Произведены согласно европейским нормам EN 61 558 и EN 60 950
  • Минимальная длина пути тока утечки 4 мм (для серии V 501) или 8 мм (для серии V 502)
  • 100% бессвинцовое исполнение
  • Изоляционные материалы класса Е
  • Рабочая частота до 500 кГц
  • Две вторичных обмотки, для последовательного или параллельного соединения
  • 100% проверка индуктивности, коэффициент трансформации, направления намотки, напряжения изоляции

Трансформаторы на сердечнике EE16/5

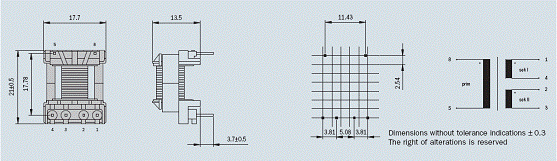

Габаритный чертёж, мм:



Технические данные:
Наименование Выходная мощность, Вт Напряжение первичной обмотки, В Выводы подключения первичной обмотки Напряжение вторичных обмоток, В Ток вторичных обмоток, мА Выводы подключения вторичных обмоток Контроллер источника питания
V 50100 5 85-265 5-8 2x3 2x830 1-4/2-3 TNY264
V 50101 5 85-265 5-8 2x9 2x280 1-4/2-3 TNY264
V 50102 5 85-265 5-8 2x12 2x210 1-4/2-3 TNY264
V 50103 5 85-265 5-8 2x15 2x170 1-4/2-3 TNY264
V 50110 7 85-265 5-8 2x3 2x1170 1-4/2-3 TNY276
V 50111 7 85-265 5-8 2x9 2x390 1-4/2-3 TNY276
V 50112 7 85-265 5-8 2x12 2x290 1-4/2-3 TNY276
V 50113 7 85-265 5-8 2x15 2x230 1-4/2-3 TNY276

Трансформаторы на сердечнике EE20/6

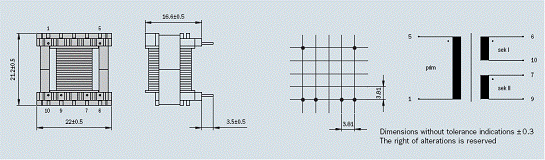

Габаритный чертёж, мм:



Технические данные:
Наименование Выходная мощность, Вт Напряжение первичной обмотки, В Выводы подключения первичной обмотки Напряжение вторичных обмоток, В Ток вторичных обмоток, мА Выводы подключения вторичных обмоток Контроллер источника питания
V 50200 8 85-265 1-5 2x3 2x1330 6-10/7-9 TNY267
V 50201 8 85-265 1-5 2x9 2x440 6-10/7-9 TNY267
V 50202 8 85-265 1-5 2x12 2x330 6-10/7-9 TNY267
V 50203 8 85-265 1-5 2x15 2x270 6-10/7-9 TNY267
V 50210 16 85-265 1-5 2x3 2x2670 6-10/7-9 TNY279
V 50211 16 85-265 1-5 2x9 2x890 6-10/7-9 TNY279
V 50212 16 85-265 1-5 2x12 2x670 6-10/7-9 TNY279
V 50213 16 85-265 1-5 2x15 2x530 6-10/7-9 TNY279
