Трансформаторы для печатных плат серии EI 38


  • Мощность – до 4,5 ВА
  • Отсутствует защита от короткого замыкания у моделей с температурным классом ta 70°C/В
  • Стандартные модели имеют корпус типа "0"
  • Обязательное тестирование всех моделей на соответствие стандартам ENEC 10-, VDE-, CSA- и UL. Факт тестирования подтверждается соответствующей маркировкой на корпусе трансформатора.
  • Cтабильность параметров при температурных изменениях
  • Высокий уровень безопасности и долгий срок службы
  • Устойчивость первичной обмотки к броскам напряжения
  • Негорючий материал корпуса и заливного компаунда
Рекомендация: Первичная обмотка защищается внешним предохранителем согласно стандарта IEC 127, вторичная – внешним резистором с положительным температурным коэффициентом (PTC)

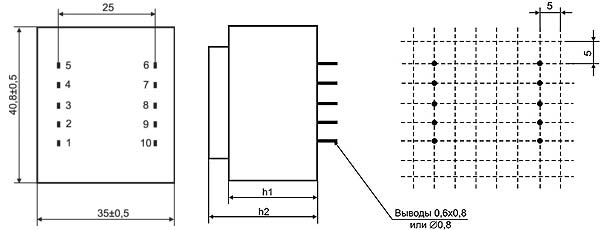

Вид со стороны выводов

Типоразмер/Высота сердечника Выходная мощность для темп. класса ta 70°C/B, ВА Высота (h1), мм Высота (h2), мм Вес, г Нормоупаковка, шт.
BV EI 382 ..../13.6 мм 4.5 23.1 28.1 150 32/40


Номер для заказа Мощность, ВА Напряжение первичной обмотки, В Выводы первичной обмотки Напряжение вторичной обмотки, В Ток вторичной обмотки, мА Выводы вторичной обмотки Напряжение холостого хода, В
BV EI 382 1185 4,5 1x230 1-5 1x6 750 7-9 1x8,7
BV EI 382 1186 4,5 1x230 1-5 2x6 375 6-7/9-10 2x8,8
BV EI 382 1187 4,5 1x230 1-5 1x7,5 600 7-9 1x10,6
BV EI 382 1188 4,5 1x230 1-5 2x7,5 300 6-7/9-10 2x10,9
BV EI 382 1189 4,5 1x230 1-5 1x9 500 7-9 1x13
BV EI 382 1190 4,5 1x230 1-5 2x9 250 6-7/9-10 2x13
BV EI 382 1191 4,5 1x230 1-5 1x12 375 7-9 1x17
BV EI 382 1192 4,5 1x230 1-5 2x12 187 6-7/9-10 2x17,4
BV EI 382 1193 4,5 1x230 1-5 1x15 300 7-9 1x20,8
BV EI 382 1194 4,5 1x230 1-5 2x15 150 6-7/9-10 2x21,2
BV EI 382 1195 4,5 1x230 1-5 1x18 250 7-9 1x24,4
BV EI 382 1196 4,5 1x230 1-5 2x18 125 6-7/9-10 2x24,6
BV EI 382 1197 4,5 1x230 1-5 1x24 187 7-9 1x32,3

Трансформатор с соблюдением повышенных требований по безопасности


Заказные версии трансформаторов серии EI38

Типоразмер/Высота сердечника Мощность (для темп. класса ta 70°C/B), ВА Высота (h1), мм Высота (h2), мм Масса, г Упаковка, шт.
EI 381 ..../7.5 мм 2.5 17.3 22.1 100 40
EI 382 ..../13.6 мм 4.5 23.1 28.1 150 40
EI 383 ..../16.5 мм 6 25.9 30.8 250 60
EI 384 ..../28.0 мм 9 37.6 42.8 280 50





Вид со стороны выводов

Вид со стороны выводов

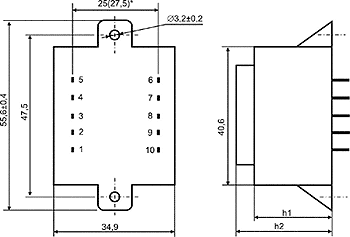

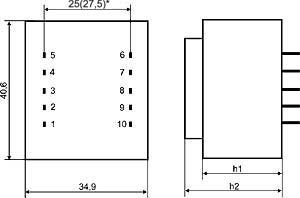

Тип "0" - без фиксирующих скоб Тип "K" - с 2 фиксирующими скобами

Помимо указанных в каталоге стандартных трансформаторов серии EI 38, компания HAHN производит и другие варианты этих трансформаторов. Например, со встроенным термопредохранителем или термовыключателем, с различными вариантами корпусов, креплений и выводов для электрических соединений. Кроме того, возможно изготовление негерметизированных трансформаторов

- Габариты указаны с допуском ± 0.3 мм.
- Вывод для пайки: 0,6 x 0,8 или Ж 0,8 мм
  - *Альтернативная версия с сеткой выводов 27,5 мм


Вид со стороны выводов

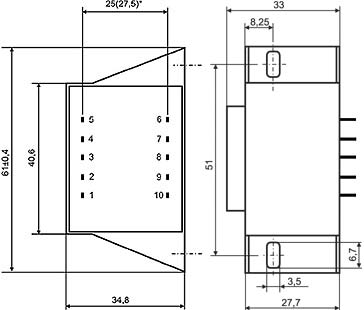

Тип "W" для вертикального монтажа
