Трансформаторы для печатных плат серий EI 78 - EI 96


Трансформаторы для печатных плат серии EI78. Номинальная мощность: до 70 ВА.

Трансформаторы для печатных плат серии EI84. Номинальная мощность: до 100 ВА.

Трансформаторы для печатных плат серии EI96. Номинальная мощность: до 200 ВА.

Температурный класс ta 70°C/B.

Трансформаторы для печатных плат серии BV EI 78. Номинальная мощность: до 70 ВА.

Типоразмер/Высота сердечника Выходная мощность для темп. класса ta 70°C/B, ВА Высота (h1), мм Высота (h2), мм Вес, г
BV EI 781 ..../27.5 мм 50.0 48.4±0.5 59±0.5 1250
BV EI 782 ..../36.5 мм 60.0 57.4±0.5 68±0.5 1500
BV EI 783 ..../40.5 мм 70.0 61.4±0.5 72±0.5 1700

Габаритные чертежи, мм

Вид со стороны выводов

Тип "0", с 12 выводами

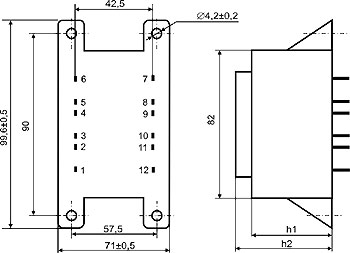

Вид со стороны выводов

Тип "KK", с 12 выводами

Вид со стороны выводов

Тип "0", с 18 выводами

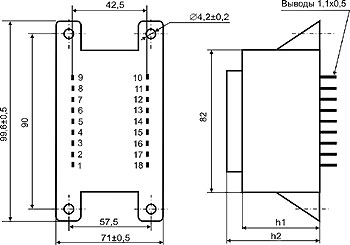

Вид со стороны выводов

Тип "KK", с 18 выводами

На заказ могут изготавливаться трансформаторы с другими характеристиками: с монтажными фланцами или без них, другой высоты, с другой конфигурацией выводов.

Габариты указаны с допуском ± 0.3 мм.
Изготовитель оставляет за собой право на внесение изменений и улучшений в конструкцию.

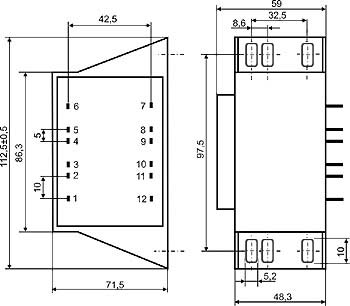

Вид со стороны выводов

Тип "W", для вертикального монтажа

Трансформаторы для печатных плат серии EI84. Номинальная мощность: до 100 ВА.

Типоразмер/Высота сердечника

Выходная мощность для темп. класса ta 70°C/B, ВА

Высота (h1), мм

Высота (h2), мм

Масса, г

BV EI 841 ..../29.5 мм 75.0 51.4±0.5 63.0±0.5 1600
BV EI 842 ..../43.5 мм 100.0 64.7±0.5 76.5±0.5 2100

Габаритные чертежи, мм

Вид со стороны выводов

Тип "0", с 12 выводами

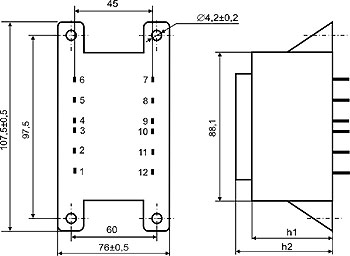

Вид со стороны выводов

Тип "KK", с 12 выводами

Вид со стороны выводов

Тип "0", с 16 выводами

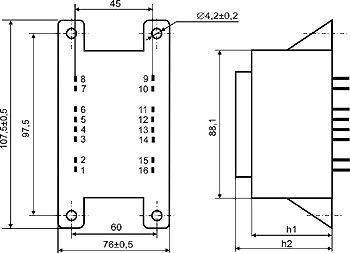

Вид со стороны выводов

Тип "KK", с 16 выводами

Вид со стороны выводов

Тип "0", с 20 выводами

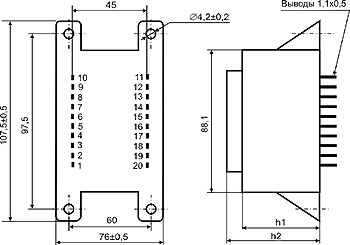

Вид со стороны выводов

Тип "KK", с 20 выводами

На заказ могут изготавливаться трансформаторы с другими характеристиками: с монтажными фланцами или без них, другой высоты, с другой конфигурацией выводов.

Габариты указаны с допуском ± 0.3 мм.
Изготовитель оставляет за собой право на внесение изменений и улучшений в конструкцию.

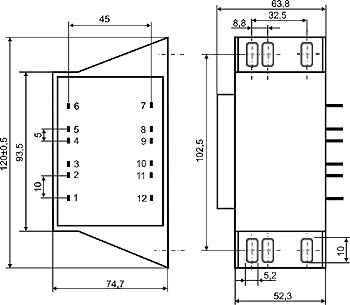

Вид со стороны выводов

Тип "W", для вертикального монтажа

Трансформаторы для печатных плат серии EI96. Номинальная мощность: до 200 ВА.

Типоразмер/Высота сердечника

Выходная мощность для темп. класса ta 70°C/B, ВА

Высота (h1), мм

Высота (h2), мм

Масса, г

BV EI 961 ..../35.7 мм 130.0 60.2±0.5 74.6±0.5 2600
BV EI 962 ..../45.5 мм 160.0 70.0±0.5 84.4±0.5 3800
BV EI 963 ..../59.5 мм 200.0 84.0±0.5 98.4±0.5 4600

Габаритные чертежи, мм

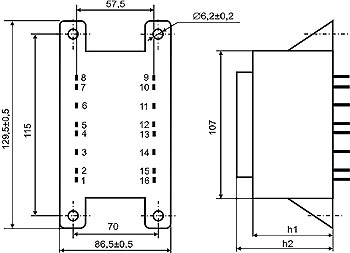

Вид со стороны выводов

Тип "KK", с 16 выводами

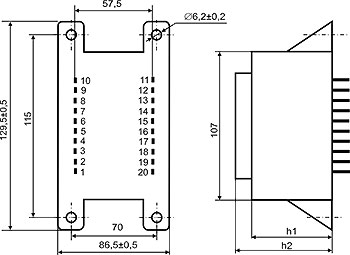

Вид со стороны выводов

Тип "KK", 20 выводамив

Вид со стороны выводов

Тип "KK", с 24 выводами

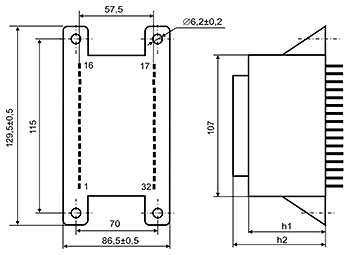

Вид со стороны выводов

Тип "KK", с 32 выводами

На заказ могут изготавливаться трансформаторы с другими характеристиками: с монтажными фланцами или без них, другой высоты, с другой конфигурацией выводов.

Габариты указаны с допуском ± 0.3 мм.
Изготовитель оставляет за собой право на внесение изменений и улучшений в конструкцию.

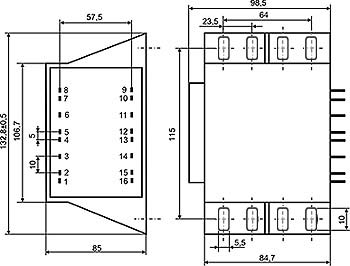

Вид со стороны выводов

Тип "W", для вертикального монтажа
