Трансформаторы для печатных плат серии BV 20


Благодаря своим минимальным габаритам серия BV 20 является идеальным решением для малогабаритного и портативного оборудования и там, где недопустимы компромиссы в области требований качества и рабочих характеристик.

Изготовленные с обмотками из провода с двойным покрытием, специальным антитермическим заливным компаундом и негорючим материалом корпуса трансформаторы HAHN обладают сверхвысоким уровнем электробезопасности даже в неблагоприятных условиях эксплуатации.

  • Компактность
  • Обязательное тестирование на соответствие стандартам ENEC 10, VDE, UL и CSA.
  • Напряжение первичной обмотки – от 12 до 400 В
  • Напряжение вторичной обмотки (обмоток): от 4 до 24 В или от 2 х 3 В до 2 х 12 В
  • Мощность – до 0.5 ВА
  • Трансформаторы с другими значениями напряжения изготавливаются на заказ
  • Абсолютная защита от короткого замыкания
  • Вакуумная герметизация, разделение обмоток на две камеры
  • Тестовый сертификат (цветная точка) на каждом изделии
  • Негорючий материал корпуса и заливного компаунда
  • Температурный класс  ta 70°C/B
  • Стабильность параметров в широком диапазоне температур
  • Высокий уровень безопасности и долгий срок службы
  • Устойчивость первичной обмотки к броскам напряжения

Трансформаторы серии BV 20 с изоляцией класса В идеальны для применения в устройствах, выполненными с использованием печатных плат: в компьютерах и их периферии, промышленных контроллерах, телекоммуникационных приборах, медицинском оборудовании, в схемах питания ламп освещения, измерительной технике, различных бытовых приборах.
Благодаря высочайшей надежности в работе и сверхдолгому сроку службы трансформаторы BV 20 были по достоинству оценены ведущими мировыми производителями электронной техники, активно использующих трансформаторы серии BV 20.

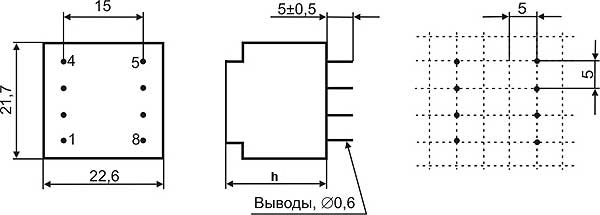

Габариты указаны с допуском ± 0.3 мм, если не указано иное.
Изготовитель оставляет за собой право на внесение изменений и
улучшений в конструкцию.



Типоразмер/Высота сердечника Выходная мощность для темп. класса ta 70°C/B, ВА Высота (h), мм Вес, г Нормоупаковка, шт.
BV 201 ..../6 мм 0,35 15 25 50
BV 202 ..../10 мм 0,50 19 35 50


Номер для заказа Мощность, ВА Напряжение первичной обмотки, В Выводы первичной обмотки Напряжение вторичной обмотки, В Ток вторичной обмотки, мА Выводы вторичной обмотки Напряжение холостого хода, В
BV 201 0128 0,35 1x230 1-4 1x6 58 6-7 1x10
BV 201 0142 0,35 1x230 1-4 2x6 29 5-6/7-8 2x10,4
BV 201 0143 0,35 1x230 1-4 1x7,5 47 6-7 1x12,6
BV 201 0136 0,35 1x230 1-4 1x9 39 6-7 1x14,4
BV 201 0144 0,35 1x230 1-4 2x9 19 5-6/7-8 2x16
BV 201 0145 0,35 1x230 1-4 1x12 29 6-7 1x20,8
BV 201 0146 0,35 1x230 1-4 2x12 15 5-6/7-8 2x19,7
BV 201 0147 0,35 1x230 1-4 1x15 23 6-7 1x26,1
BV 201 0148 0,35 1x230 1-4 2x15 12 5-6/7-8 2x25
BV 201 0149 0,35 1x230 1-4 1x18 19 6-7 1x30,4
BV 201 0150 0,35 1x230 1-4 1x21 17 6-7 1x36
BV 201 0135 0,35 1x230 1-4 1x24 15 6-7 1x36,8
BV 202 0154 0,5 1x230 1-4 1x6 83 6-7 1x10,2
BV 202 0155 0,5 1x230 1-4 2x6 42 5-6/7-8 2x10,2
BV 202 0156 0,5 1x230 1-4 1x7,5 67 6-7 1x12,8
BV 202 0157 0,5 1x230 1-4 1x9 55 6-7 1x14,5
BV 202 0158 0,5 1x230 1-4 2x9 28 5-6/7-8 2x14,5
BV 202 0159 0,5 1x230 1-4 1x12 42 6-7 1x20,6
BV 202 0160 0,5 1x230 1-4 2x12 21 5-6/7-8 2x20,6
BV 202 0161 0,5 1x230 1-4 1x15 33 6-7 1x25,9
BV 202 0162 0,5 1x230 1-4 1x18 28 6-7 1x30,3
BV 202 0163 0,5 1x230 1-4 1x21 24 6-7 1x36,2
BV 202 0164 0,5 1x230 1-4 1x24 21 6-7 1x41,2

Трансформатор с соблюдением повышенных требований по безопасности
