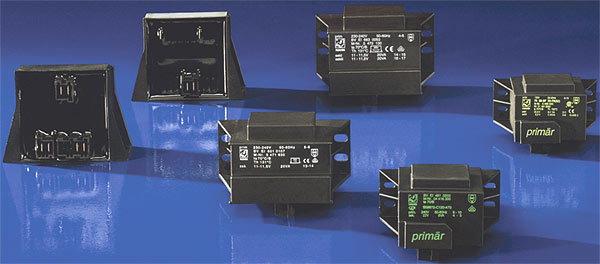

Трансформаторы серии RAST 5



Все трансформаторы серии RAST 5 оборудованы удобными разъемами с ножевыми контактами в соответствии с VDE 0627/РМ 906 (Нормы Германской ассоциации инженеров-электриков). Применение таких разъемов втрое облегчает сборку готового узла. Для сборки узла необходимо только вставить разъемы первичных и вторичных цепей, при этом исключаются утомительные процедуры пайки, винтового присоединения или соединения одиночных ножевых контактов. Механическое кодирование разъемов исключает возможность ошибочного соединения. Предварительная подготовка выводных разъемов также уменьшает издержки производства.

Совмещение высочайшего комфорта и убедительного качества





  • Высокая мощность - до 120 ВА
  • Напряжение первичной обмотки - от 12 до 400 В
  • Напряжение вторичной обмотки (обмоток) - от 6 до 24 В или от 2x6 В до 2x24 В
  • Компактность
  • Температурный класс ta 70°С/В
  • Обязательное тестирование всех моделей на соответствие стандартам ENEC 10- VDE-, CSA- и UL-. Факт тестирования подтверждается соответствующей маркировкой на корпусе трансформатора.
  • Вакуумная герметизация, разделение обмоток на две камеры
  • Стабильность параметров при температурных изменениях
  • Высокий уровень безопасности и долгий срок службы
  • Негорючий материал корпуса и заливного компаунда

    Трансформаторы этого типа отличаются крайне простой и легкой процедурой монтажа.

    Технология соединений RAST5, разработанная компанией HAHN для своих трансформаторов, предоставляет новые возможности для повышения экономичности и безопасности при производстве электрического и электронного оборудования.


  • Трансформаторы RAST5

    Cерии EI48 и EI54 Cерии EI60 и EI66 Cерии EI78 и EI84

    Трансформаторы RAST5 серий EI48 и EI54

    Типоразмер/Высота сердечника Выходная мощность для темп. класса ta 70°C/B, ВА
    EI48 ..../16.8 мм 10
    EI48 ..../20.5 мм 12
    EI54 ..../18.8 мм 16

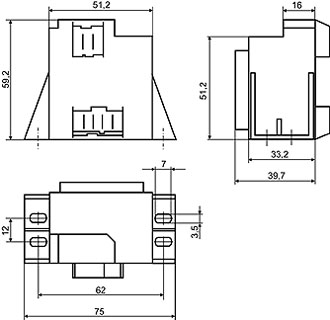

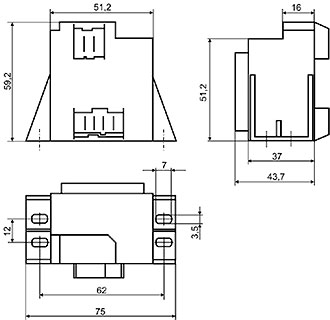

    EI48, мощность 10 ВА EI48, мощность 12 ВА
    Габариты указаны с допуском ± 0.3 мм, если не указано иное.

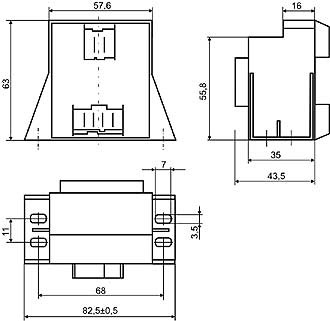

    EI54, мощность 16 ВА

    На заказ возможно изготовление компонентов, соответствующим следующим сертификатам:

    Назад к общей таблице

    Трансформаторы RAST5 серий EI60 и EI66

    Типоразмер/Высота сердечника Выходная мощность для темп. класса ta 70°C/B, ВА
    EI60 ..../21.0 мм 20
    EI66 ..../30.0 мм 40

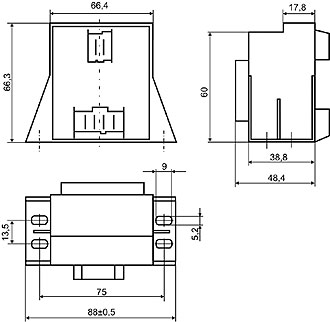

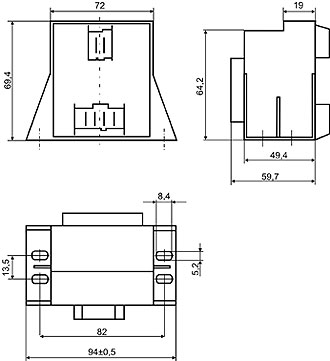

    EI60, мощность 20 ВА EI66, мощность 40 ВА

    Габариты указаны с допуском ± 0.3 мм, если не указано иное.
    На заказ возможно изготовление компонентов, соответствующим следующим сертификатам:

    Использование удобной и практичной техники подключения первичных и вторичных цепей к трансформатору в сочетании со стандартно высоким качеством являются характерными свойствами трансформаторов серии El RAST 5. Диапазон мощностей - от 10 до 120 ВА предоставляет широкий диапазон решений для подавляющего большинства задач, при этом сохраняется температурный класс ta 70°C/B. Все трансформаторы изготовлены методом вакуумной герметизации и проходят 100% выходной контроль.

    Назад к общей таблице

    Трансформаторы RAST5 серий EI78 и EI84

    Типоразмер/Высота сердечника Выходная мощность для темп. класса ta 70°C/B, ВА
    EI78 ..../27.5 мм 50
    EI84 ..../43.5 мм 120

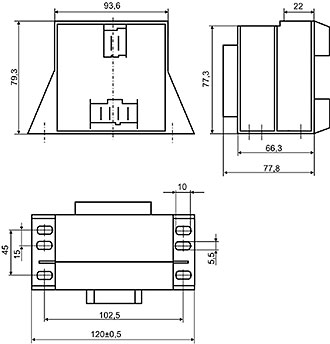

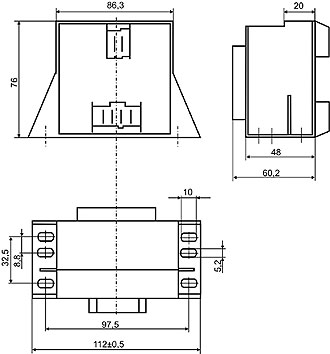

    EI78, мощность 50 ВА EI84, мощность 120 ВА

    Габариты указаны с допуском ± 0.3 мм, если не указано иное.
    На заказ возможно изготовление компонентов, соответствующим следующим сертификатам:

    Все трансформаторы компании HAHN изготавливаются из хорошо проверенного в течение длительного времени сырья и на самом современном оборудовании. Все отправляемые партии готовой продукции сопровождаются специальными сертификатами тестирования. Этот сертификат гарантирует высочайший уровень электробезопасности и длительный срок службы трансформаторов HAHN в устройствах наших клиентов.
