Трансформаторы плоского типа серии UI 30


  • Мощность – до 16 ВА
  • Отсутствует защита от короткого замыкания у моделей с температурным классом ta 70°C/B
  • Обязательное тестирование всех моделей на соответствие стандартам ENEC 05- KEMA-, KEUR-, VDE-, CSA- и UL-. Факт тестирования подтверждается соответствующей маркировкой на корпусе трансформатора.
  • Вакуумная герметизация, разделение обмоток на две камеры
  • Стабильность параметров при температурных изменениях
  • Высокий уровень безопасности и долгий срок службы
  • Устойчивость первичной обмотки к броскам напряжения
  • Негорючий материал корпуса и заливного компаунда
Рекомендация:
Вторичная обмотка защищается внешним резистором с положительным температурным коэффициентом (PTC)


Наряду со стандартными трансформаторами серии UI 30 возможно изготавливление других вариантов трансформаторов, например, со встроенным термопредохранителем или термовыключателем.

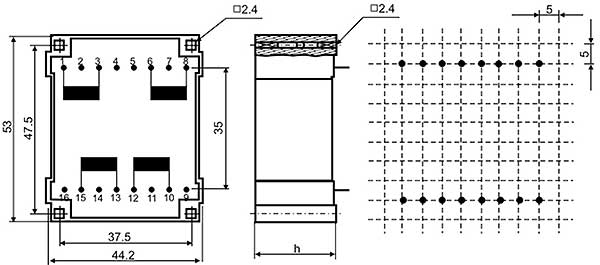

Вид со стороны выводов

Габариты указаны с допуском ± 0.3 мм, если не указано иное. Вывод для пайки 0.6 x 0.8 или Ж 0.8
Изготовитель оставляет за собой право на внесение изменений и
улучшений в конструкцию.

Первичная обмотка I′ 1-3
Первичная обмотка I″ 6-8
Вторичная обмотка II′ 10-12
Вторичная обмотка II″ 13-15

Типоразмер/Высота сердечника Выходная мощность для темп. класса ta 70°C/B, ВА Высота (h), мм Вес, г Нормоупаковка, шт.
BV UI 301 ..../5.5 мм 3.0 17.8 130 24
BV UI 302..../7.5 мм 4.0 19.8 150 24
BV UI 303..../10.5 мм 6.0 22.8 180 24
BV UI 304..../16.5 мм 10.0 28.8 260 15
BV UI 305..../26.5 мм 16.0 37.6 370 15

Использование обмоток:

– Подключение к сети 110 В/115 В/120 В, замкнуть между собой выводы: 1 и 6, 3 и 8
– Подключение к сети 220 В/230 В/240 В, замкнуть между собой выводы: 3 и 6
– Удвоение выходного напряжения: замкнуть выводы 12 и 13
– Удвоение выходного тока: замкнуть выводы 10 и 13, 12 и 15



Номер для заказа Мощность, ВА Напряжение первичной обмотки, В Выводы первичной обмотки Напряжение вторичной обмотки, В Ток вторичной обмотки, мА Выводы вторичной обмотки Напряжение холостого хода, В
BV UI 301 0167 3 2x115 1-3/6-8 2x6 250 10-12/13-15 2x7,9
BV UI 301 0168 3 2x115 1-3/6-8 2x9 167 10-12/13-15 2x13,6
BV UI 301 0133 3 2x115 1-3/6-8 2x12 126 10-12/13-15 2x18,5
BV UI 301 0166 3 2x115 1-3/6-8 2x15 100 10-12/13-15 2x22,7
BV UI 301 0146 3 2x115 1-3/6-8 2x18 83 10-12/13-15 2x27,1
BV UI 301 0157 3 2x115 1-3/6-8 2x21 71 10-12/13-15 2x31,6


Номер для заказа Мощность, ВА Напряжение первичной обмотки, В Выводы первичной обмотки Напряжение вторичной обмотки, В Ток вторичной обмотки, мА Выводы вторичной обмотки Напряжение холостого хода, В
BV UI 302 0164 4 2x115 1-3/6-8 2x6 333 10-12/13-15 2x9,5
BV UI 302 0161 4 2x115 1-3/6-8 2x9 222 10-12/13-15 2x13,5
BV UI 302 0144 4 2x115 1-3/6-8 2x12 166 10-12/13-15 2x20,1
BV UI 302 0165 4 2x115 1-3/6-8 2x15 133 10-12/13-15 2x25,3
BV UI 302 0156 4 2x115 1-3/6-8 2x18 111 10-12/13-15 2x30,4
BV UI 302 0169 4 2x115 1-3/6-8 2x21 95 10-12/13-15 2x35,1


Номер для заказа Мощность, ВА Напряжение первичной обмотки, В Выводы первичной обмотки Напряжение вторичной обмотки, В Ток вторичной обмотки, мА Выводы вторичной обмотки Напряжение холостого хода, В
BV UI 303 0162 6 2x115 1-3/6-8 2x6 500 10-12/13-15 2x9
BV UI 303 0158 6 2x115 1-3/6-8 2x9 334 10-12/13-15 2x12,8
BV UI 303 0145 6 2x115 1-3/6-8 2x12 250 10-12/13-15 2x17,2
BV UI 303 0163 6 2x115 1-3/6-8 2x15 200 10-12/13-15 2x21,8
BV UI 303 0143 6 2x115 1-3/6-8 2x18 166 10-12/13-15 2x26
BV UI 303 0170 6 2x115 1-3/6-8 2x21 143 10-12/13-15 2x29,7


Номер для заказа Мощность, ВА Напряжение первичной обмотки, В Выводы первичной обмотки Напряжение вторичной обмотки, В Ток вторичной обмотки, мА Выводы вторичной обмотки Напряжение холостого хода, В
BV UI 304 0155 10 2x115 1-3/6-8 2x6 833 10-12/13-15 2x8,7
BV UI 304 0129 10 2x115 1-3/6-8 2x7,5 667 10-12/13-15 2x10
BV UI 304 0153 10 2x115 1-3/6-8 2x9 555 10-12/13-15 2x12,4
BV UI 304 0154 10 2x115 1-3/6-8 2x12 416 10-12/13-15 2x16
BV UI 304 0136 10 2x115 1-3/6-8 2x15 333 10-12/13-15 2x19,7
BV UI 304 0159 10 2x115 1-3/6-8 2x18 277 10-12/13-15 2x23,3
BV UI 304 0173 10 2x115 1-3/6-8 2x21 238 10-12/13-15 2x27,2


Номер для заказа Мощность, ВА Напряжение первичной обмотки, В Выводы первичной обмотки Напряжение вторичной обмотки, В Ток вторичной обмотки, мА Выводы вторичной обмотки Напряжение холостого хода, В
BV UI 305 0147 16 2x115 1-3/6-8 2x6 1330 10-12/13-15 2x7,5
BV UI 305 0148 16 2x115 1-3/6-8 2x9 888 10-12/13-15 2x10,9
BV UI 305 0149 16 2x115 1-3/6-8 2x12 666 10-12/13-15 2x14,6
BV UI 305 0150 16 2x115 1-3/6-8 2x15 533 10-12/13-15 2x18
BV UI 305 0151 16 2x115 1-3/6-8 2x18 444 10-12/13-15 2x21,5
BV UI 305 0152 16 2x115 1-3/6-8 2x21 380 10-12/13-15 2x25

Трансформатор с соблюдением повышенных требований по безопасности
