Трансформаторы для печатных плат серии EI 42


  • Мощность – до 10 ВА
  • Отсутствует защита от короткого замыкания у моделей с температурным классом  ta 70°C/В
  • Стандартные модели имеют корпус типа "К"
  • Обязательное тестирование всех моделей на соответствие стандартам ENEC 10-, VDE-, CSA- и UL. Факт тестирования подтверждается соответствующей маркировкой на корпусе трансформатора
  • Стабильность параметров при температурных изменениях
  • Высокий уровень безопасности и долгий срок службы
  • Устойчивость первичной обмотки к броскам напряжения
  • Негорючий материал корпуса и заливного компаунда
Рекомендация:
Первичная обмотка защищается внешним предохранителем согласно стандарта IEC 127, вторичная – внешним резистором с положительным температурным коэффициентом (PTC)


Габариты указаны с допуском ± 0.3 мм, если не указано иное.
Изготовитель оставляет за собой право на внесение изменений и
улучшений в конструкцию.

Вид со стороны выводов

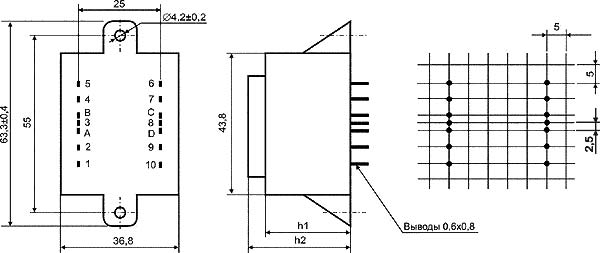

Тип "K", с двумя фиксирующими скобами

Типоразмер/Высота сердечника Выходная мощность для темп. класса ta 70°C/B, ВА Высота (h1), мм Высота (h2), мм Вес, г Нормоупаковка, шт.
BV EI 422 ..../14.8 мм 6.0 26.4 32.3 200 40


Номер для заказа Мощность, ВА Напряжение первичной обмотки, В Выводы первичной обмотки Напряжение вторичной обмотки, В Ток вторичной обмотки, мА Выводы вторичной обмотки Напряжение холостого хода, В
BV EI 422 1218 6 1x230 1-5 1x6 1000 7-9 1x8,7
BV EI 422 1219 6 1x230 1-5 2x6 500 6-7/9-10 2x8,7
BV EI 422 1220 6 1x230 1-5 1x7,5 800 7-9 1x10,9
BV EI 422 1221 6 1x230 1-5 2x7,5 400 6-7/9-10 2x10,9
BV EI 422 1222 6 1x230 1-5 1x9 667 7-9 1x13
BV EI 422 1223 6 1x230 1-5 2x9 334 6-7/9-10 2x13
BV EI 422 1224 6 1x230 1-5 1x12 500 7-9 1x16,7
BV EI 422 1225 6 1x230 1-5 2x12 250 6-7/9-10 2x20,2
BV EI 422 1226 6 1x230 1-5 1x15 400 7-9 1x20,6
BV EI 422 1227 6 1x230 1-5 2x15 200 6-7/9-10 2x20,6
BV EI 422 1228 6 1x230 1-5 1x18 334 7-9 1x24,6
BV EI 422 1229 6 1x230 1-5 2x18 167 6-7/9-10 2x24,6
BV EI 422 1230 6 1x230 1-5 1x24 250 7-9 1x31,5

Трансформатор с соблюдением повышенных требований по безопасности


Корпус типа "0"

Номер для заказа Мощность, ВА Напряжение первичной обмотки, В Выводы первичной обмотки Напряжение вторичной обмотки, В Ток вторичной обмотки, мА Выводы вторичной обмотки Напряжение холостого хода, В
BV EI 422 1320 6 230 1–5 1x6 1000 7–9 1x8,7
BV EI 422 1298 6 230 1–5 2x6 500 6 –7/9 – 10 2x8,7
BV EI 422 1303 6 230 1–5 1x7,5 800 7–9 1x10,9
BV EI 422 1304 6 230 1–5 2x7,5 400 6 –7/9 – 10 2x10,9
BV EI 422 1285 6 230 1–5 1x9 667 7–9 1x13,0
BV EI 422 1281 6 230 1–5 2x9 334 6 –7/9 – 10 2x13,0
BV EI 422 1275 6 230 1–5 1x12 500 7–9 1x16,7
BV EI 422 1260 6 230 1–5 2x12 250 6 –7/9 – 10 2x16,7
BV EI 422 1276 6 230 1–5 1x15 400 7–9 1x20,2
BV EI 422 1305 6 230 1–5 2x15 200 6 –7/9 – 10 2x20,6
BV EI 422 1289 6 230 1–5 1x18 334 7–9 1x24,6
BV EI 422 1306 6 230 1–5 2x18 167 6 –7/9 – 10 2x24,6
BV EI 422 1307 6 230 1–5 1x24 250 7–9 1x30,8



Заказные версии трансформаторов серии EI42

Типоразмер/Высота сердечника Мощность (для темп. класса ta 70°C/B), ВА h1, мм h2, мм Масса, г Упаковка, шт.
BV EI 421 ..../8.5 мм 3.0 20.1 26.2 120 40
BV EI 422 ..../14.8 мм 6.0 26.4 32.3 200 40
BV EI 423 ..../20.0 мм* 10.0 32.1 38.0 250 40
*Только для типа "0"

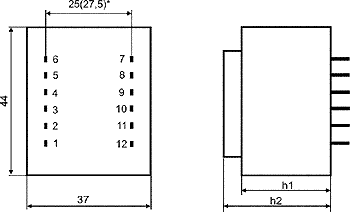

   Вид со стороны выводов

   Вид со стороны выводов

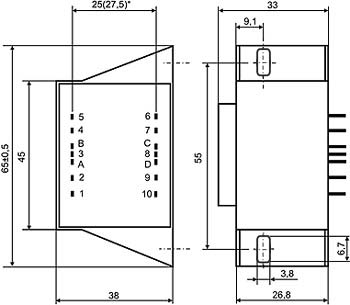

Тип "0" - корпус без фиксирующих скоб Тип "W" - корпус для вертикального монтажа

Помимо указанных стандартных трансформаторов EI 42, компания HAHN производит и другие варианты этих трансформаторов. Например, со встроенным термопредохранителем или термовыключателем, с различными вариантами корпусов, креплений и выводов для электрических соединений.

Кроме того, возможно изготовление негерметизированных трансформаторов.


- Габариты указаны с допуском ± 0,3 мм
- Вывод для пайки: 1,1 x 0,5 мм
*Альтернативная верси с сеткой выводов 27,5 мм

- диаметр вывода Ж 0,8 мм
- вывод: 0,6 x 0,8


   Вид со стороны выводов

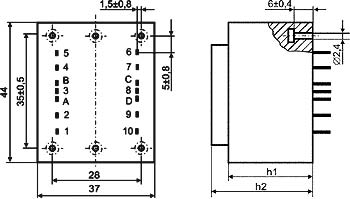

Тип "0" - корпус с отверстиями для фиксации самонарезающими шурупами
