Трансформаторы для печатных плат серии EI 66


  • Мощность – до 50 ВА
  • Отсутствует защита от короткого замыкания у моделей с температурным классом 70°C/B
  • Стандартные модели имеют корпус типа "KK"
  • Обязательное тестирование всех моделей на соответствие стандартам ENEC 10- и VDE. Факт тестирования подтверждается соответствующей маркировкой на корпусе трансформатора.
  • Стабильность параметров при температурных изменениях
  • Высокий уровень безопасности и долгий срок службы
  • Устойчивость первичной обмотки к броскам напряжения
  • Негорючий материал корпуса и заливного компаунда
Рекомендации:
Защита обмоток осуществляется внешними элементами согласно стандарта IEC 127


Габариты указаны с допуском ± 0.3 мм, если не указано иное.
Изготовитель оставляет за собой право на внесение изменений и
улучшений в конструкцию.

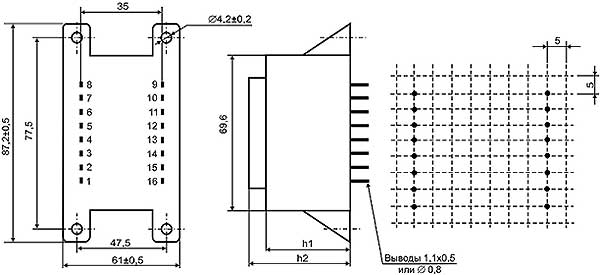

Вид со стороны выводов
Тип "KK" - корпус с 4 фиксирующими скобами

Типоразмер/Высота сердечника Выходная мощность для темп. класса ta 70°C/B, ВА Высота (h1), мм Высота (h2), мм Вес, г Нормоупаковка, шт.
BV EI 660 ..../12.0 мм 17 29.2 ± 0.5 38.5 ± 0.5 500 16
BV EI 661 ..../18.0 мм 25 34.4 ± 0.5 44.5 ± 0.5 700 16
BV EI 662 ..../23.0 мм 33 39.7 ± 0.5 48.5 ± 0.5 800 16
BV EI 663 ..../30.0 мм 44 47.0 ± 0.5 55.8 ± 0.5 950 16
BV EI 664 ..../34.8 мм 47 51.4 ± 0.5 60.2 ± 0.5 1000 16
BV EI 665 ..../40.0 мм 50 56.2 ± 0.5 66.5 ± 0.5 1200 16

Номер для заказа Мощность, ВА Напряжение первичной обмотки, В Выводы первичной обмотки Напряжение вторичной обмотки, В Ток вторичной обмотки, мА Выводы вторичной обмотки Напряжение холостого хода, В
BV EI 660 1060 17 1x230 1-8 1x6 2833 11-14 1x7,4
BV EI 660 1061 17 1x230 1-8 2x6 1417 9-11/14-16 2x7,4
BV EI 660 1062 17 1x230 1-8 1x7,5 2267 11-14 1x9,1
BV EI 660 1063 17 1x230 1-8 2x7,5 1133 9-11/14-16 2x9,1
BV EI 660 1064 17 1x230 1-8 1x9 1889 11-14 1x10,8
BV EI 660 1065 17 1x230 1-8 2x9 944 9-11/14-16 2x10,8
BV EI 660 1066 17 1x230 1-8 1x12 1417 11-14 1x14,4
BV EI 660 1067 17 1x230 1-8 2x12 708 9-11/14-16 2x14,2
BV EI 660 1068 17 1x230 1-8 1x15 1133 11-14 1x18
BV EI 660 1069 17 1x230 1-8 2x15 567 9-11/14-16 2x17,8
BV EI 660 1070 17 1x230 1-8 1x18 944 11-14 1x21
BV EI 660 1071 17 1x230 1-8 2x18 472 9-11/14-16 2x21
BV EI 660 1072 17 1x230 1-8 1x24 708 11-14 1x28


Номер для заказа Мощность, ВА Напряжение первичной обмотки, В Выводы первичной обмотки Напряжение вторичной обмотки, В Ток вторичной обмотки, мА Выводы вторичной обмотки Напряжение холостого хода, В
BV EI 661 1073 25 1x230 1-8 1x6 4167 11-14 1x7,3
BV EI 661 1074 25 1x230 1-8 2x6 2083 9-11/14-16 2x7,3
BV EI 661 1075 25 1x230 1-8 1x7,5 3333 11-14 1x9
BV EI 661 1076 25 1x230 1-8 2x7,5 1667 9-11/14-16 2x9
BV EI 661 1077 25 1x230 1-8 1x9 2778 11-14 1x10,9
BV EI 661 1078 25 1x230 1-8 2x9 1389 9-11/14-16 2x10,6
BV EI 661 1079 25 1x230 1-8 1x12 2083 11-14 1x13,9
BV EI 661 1080 25 1x230 1-8 2x12 1042 9-11/14-16 2x13,9
BV EI 661 1081 25 1x230 1-8 1x15 1667 11-14 1x17,4
BV EI 661 1082 25 1x230 1-8 2x15 833 9-11/14-16 2x17,4
BV EI 661 1083 25 1x230 1-8 1x18 1389 11-14 1x20,9
BV EI 661 1084 25 1x230 1-8 2x18 694 9-11/14-16 2x20,5
BV EI 661 1085 25 1x230 1-8 1x24 1042 11-14 1x27,9


Номер для заказа Мощность, ВА Напряжение первичной обмотки, В Выводы первичной обмотки Напряжение вторичной обмотки, В Ток вторичной обмотки, мА Выводы вторичной обмотки Напряжение холостого хода, В
BV EI 662 1086 33 1x230 1-8 1x6 5500 11-14 1x7
BV EI 662 1087 33 1x230 1-8 2x6 2750 9-11/14-16 2x7
BV EI 662 1088 33 1x230 1-8 1x7,5 4400 11-14 1x8,5
BV EI 662 1089 33 1x230 1-8 2x7,5 2200 9-11/14-16 2x8,5
BV EI 662 1090 33 1x230 1-8 1x9 3667 11-14 1x10,3
BV EI 662 1091 33 1x230 1-8 2x9 1389 9-11/14-16 2x10,3
BV EI 662 1092 33 1x230 1-8 1x12 2750 11-14 1x14
BV EI 662 1093 33 1x230 1-8 2x12 1375 9-11/14-16 2x14
BV EI 662 1094 33 1x230 1-8 1x15 2200 11-14 1x16,9
BV EI 662 1095 33 1x230 1-8 2x15 1100 9-11/14-16 2x16,9
BV EI 662 1096 33 1x230 1-8 1x18 1833 11-14 1x20,1
BV EI 662 1097 33 1x230 1-8 2x18 917 9-11/14-16 2x20,1
BV EI 662 1098 33 1x230 1-8 1x24 1375 11-14 1x26,8


Номер для заказа Мощность, ВА Напряжение первичной обмотки, В Выводы первичной обмотки Напряжение вторичной обмотки, В Ток вторичной обмотки, мА Выводы вторичной обмотки Напряжение холостого хода, В
BV EI 663 1099 44 1x230 1-8 1x6 7333 11-14 1x6,8
BV EI 663 1100 44 1x230 1-8 2x6 3667 9-11/14-16 2x6,8
BV EI 663 1101 44 1x230 1-8 1x7,5 5867 11-14 1x8,8
BV EI 663 1102 44 1x230 1-8 2x7,5 2933 9-11/14-16 2x8,8
BV EI 663 1103 44 1x230 1-8 1x9 4889 11-14 1x10,5
BV EI 663 1104 44 1x230 1-8 2x9 2444 9-11/14-16 2x10,3
BV EI 663 1105 44 1x230 1-8 1x12 3667 11-14 1x13,7
BV EI 663 1106 44 1x230 1-8 2x12 1833 9-11/14-16 2x13,7
BV EI 663 1107 44 1x230 1-8 1x15 2933 11-14 1x17,2
BV EI 663 1108 44 1x230 1-8 2x15 1467 9-11/14-16 2x17,2
BV EI 663 1109 44 1x230 1-8 1x18 2444 11-14 1x20,2
BV EI 663 1110 44 1x230 1-8 2x18 1222 9-11/14-16 2x20,2
BV EI 663 1111 44 1x230 1-8 1x24 1833 11-14 1x26,9


Номер для заказа Мощность, ВА Напряжение первичной обмотки, В Выводы первичной обмотки Напряжение вторичной обмотки, В Ток вторичной обмотки, мА Выводы вторичной обмотки Напряжение холостого хода, В
BV EI 664 1112 47 1x230 1-8 1x6 7833 11-14 1x7,3
BV EI 664 1113 47 1x230 1-8 2x6 3917 9-11/14-16 2x7,1
BV EI 664 1114 47 1x230 1-8 1x7,5 6267 11-14 1x8,6
BV EI 664 1115 47 1x230 1-8 2x7,5 3133 9-11/14-16 2x8,5
BV EI 664 1116 47 1x230 1-8 1x9 5222 11-14 1x10,0
BV EI 664 1117 47 1x230 1-8 2x9 2611 9-11/14-16 2x10,0
BV EI 664 1118 47 1x230 1-8 1x12 3917 11-14 1x13,0
BV EI 664 1119 47 1x230 1-8 2x12 1960 9-11/14-16 2x13,0
BV EI 664 1120 47 1x230 1-8 1x15 3133 11-14 1x16,4
BV EI 664 1121 47 1x230 1-8 2x15 1570 9-11/14-16 2x16,4
BV EI 664 1122 47 1x230 1-8 1x18 2610 11-14 1x19,7
BV EI 664 1123 47 1x230 1-8 2x18 1306 9-11/14-16 2x19,7
BV EI 664 1124 47 1x230 1-8 1x24 1958 11-14 1x26,3


Номер для заказа Мощность, ВА Напряжение первичной обмотки, В Выводы первичной обмотки Напряжение вторичной обмотки, В Ток вторичной обмотки, мА Выводы вторичной обмотки Напряжение холостого хода, В
BV EI 665 1125 50 1x230 1-8 1x6 8333 11-14 1x6,9
BV EI 665 1126 50 1x230 1-8 2x6 4167 9-11/14-16 2x6,7
BV EI 665 1127 50 1x230 1-8 1x7,5 6667 11-14 1x8,5
BV EI 665 1128 50 1x230 1-8 2x7,5 3333 9-11/14-16 2x8,5
BV EI 665 1129 50 1x230 1-8 1x9 5556 11-14 1x10
BV EI 665 1130 50 1x230 1-8 2x9 2778 9-11/14-16 2x10
BV EI 665 1131 50 1x230 1-8 1x12 4167 11-14 1x13
BV EI 665 1132 50 1x230 1-8 2x12 2083 9-11/14-16 2x13
BV EI 665 1133 50 1x230 1-8 1x15 3333 11-14 1x16,4
BV EI 665 1134 50 1x230 1-8 2x15 1667 9-11/14-16 2x16,4
BV EI 665 1135 50 1x230 1-8 1x18 2778 11-14 1x19,7
BV EI 665 1136 50 1x230 1-8 2x18 1388 9-11/14-16 2x19,7
BV EI 665 1137 50 1x230 1-8 1x24 2083 11-14 1x26,1

Трансформатор с соблюдением повышенных требований по безопасности


Заказные версии трансформаторов серии EI66

Вид со стороны выводов

   Вид со стороны выводов

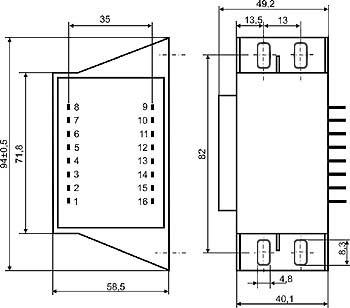

Тип "0", без фиксирующих скоб Тип "W", для вертикального монтажа

Помимо указанных стандартных трансформаторов серии EI 66, компания HAHN производит и другие варианты этих трансформаторов. Например, со встроенным термопредохранителем или термовыключателем, с различными вариантами корпусов, креплений и выводов для электрических соединений. Кроме того, возможно изготовление негерметизированных трансформаторов.

- Габариты указаны с допуском ± 0,3 мм
- Вывод для пайки: 1.1 x 0.5 мм или Ж 0,8 мм

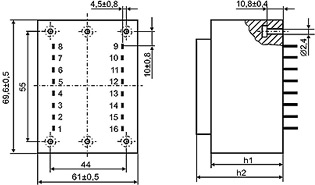

   Вид со стороны выводов
Тип "0", с отверстиями для фиксации самонарезающими шурупами
