Трансформаторы для печатных плат серии EI 54


  • Мощность – до 22 ВА
  • Отсутствует защита от короткого замыкания у моделей с температурным классом 70°C/B
  • Стандартные модели имеют корпус типа "KK"
  • Обязательное тестирование всех моделей на соответствие стандартам ENEC 10- и VDE-. Факт тестирования подтверждается соответствующей маркировкой на корпусе трансформатора.
  • Стабильность параметров при температурных изменениях
  • Высокий уровень безопасности и долгий срок службы
  • Устойчивость первичной обмотки к броскам напряжения
  • Негорючий материал корпуса и заливного компаунда
Рекомендация:
Первичная обмотка защищается внешним предохранителем согласно стандарта IEC 127, вторичная – внешним резистором с положительным температурным коэффициентом (PTC)


Габариты указаны с допуском ± 0.3 мм, если не указано иное.
Изготовитель оставляет за собой право на внесение изменений и
улучшений в конструкцию.

Вид со стороны выводов

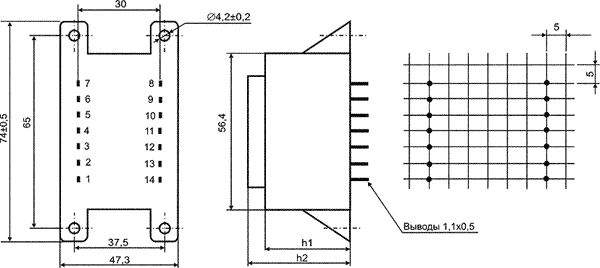

Тип "KK" - корпус с 4 фиксирующими скобами

Типоразмер/Высота сердечника Выходная мощность для темп. класса ta 70°C/B, ВА Высота (h1), мм Высота (h2), мм Вес, г Нормоупаковка, шт.

BV EI 540 ..../14.0 мм*

12

около 27.0*

около 33.7*

350

24

BV EI 541 ..../18.8 мм

16

32.0 ± 0.5

38.8 ± 0.5

400

24

BV EI 542 ..../23.5 мм

20

36.5 ± 0.5

43.2 ± 0.5

500

24

BV EI 543 ..../25.5 мм

22

39.5 ± 0.5

47.4 ± 0.5

550

24

*Только для типа "0"

Номер для заказа Мощность, ВА Напряжение первичной обмотки, В Выводы первичной обмотки Напряжение вторичной обмотки, В Ток вторичной обмотки, мА Выводы вторичной обмотки Напряжение холостого хода, В
BV EI 540 1137 12 1x230 1-7 1x6 2000 9-13 1x8,1
BV EI 540 1138 12 1x230 1-7 2x6 1000 8-9/13-14 2x8,1
BV EI 540 1139 12 1x230 1-7 1x7,5 1600 9-13 1x9,9
BV EI 540 1140 12 1x230 1-7 2x7,5 800 8-9/13-14 2x9,9
BV EI 540 1141 12 1x230 1-7 1x9 1333 9-13 1x12,2
BV EI 540 1142 12 1x230 1-7 2x9 667 8-9/13-14 2x12,2
BV EI 540 1143 12 1x230 1-7 1x12 1000 9-13 1x15,8
BV EI 540 1144 12 1x230 1-7 2x12 500 8-9/13-14 2x15,8
BV EI 540 1145 12 1x230 1-7 1x15 800 9-13 1x19,4
BV EI 540 1146 12 1x230 1-7 2x15 400 8-9/13-14 2x19,4
BV EI 540 1147 12 1x230 1-7 1x18 667 9-13 1x23,5
BV EI 540 1148 12 1x230 1-7 2x18 334 8-9/13-14 2x23,5
BV EI 540 1149 12 1x230 1-7 1x24 500 9-13 1x30,6


Номер для заказа Мощность, ВА Напряжение первичной обмотки, В Выводы первичной обмотки Напряжение вторичной обмотки, В Ток вторичной обмотки, мА Выводы вторичной обмотки Напряжение холостого хода, В
BV EI 541 1121 16 1x230 1-7 1x6 2667 9-13 1x7,9
BV EI 541 1128 16 1x230 1-7 2x6 1334 8-9/13-14 2x7,9
BV EI 541 1122 16 1x230 1-7 1x7,5 2134 9-13 1x9,7
BV EI 541 1129 16 1x230 1-7 2x7,5 1067 8-9/13-14 2x9,7
BV EI 541 1123 16 1x230 1-7 1x9 1778 9-13 1x11,7
BV EI 541 1130 16 1x230 1-7 2x9 889 8-9/13-14 2x11,7
BV EI 541 1124 16 1x230 1-7 1x12 1333 9-13 1x15,2
BV EI 541 1131 16 1x230 1-7 2x12 667 8-9/13-14 2x15,2
BV EI 541 1125 16 1x230 1-7 1x15 1067 9-13 1x19,1
BV EI 541 1132 16 1x230 1-7 2x15 534 8-9/13-14 2x19,1
BV EI 541 1126 16 1x230 1-7 1x18 889 9-13 1x22,3
BV EI 541 1150 16 1x230 1-7 2x18 445 8-9/13-14 2x22,3
BV EI 541 1110 16 1x230 1-7 1x24 667 9-13 1x29,1


Номер для заказа Мощность, ВА Напряжение первичной обмотки, В Выводы первичной обмотки Напряжение вторичной обмотки, В Ток вторичной обмотки, мА Выводы вторичной обмотки Напряжение холостого хода, В
BV EI 542 1151 20 1x230 1-7 1x6 3334 9-13 1x7,7
BV EI 542 1152 20 1x230 1-7 2x6 1667 8-9/13-14 2x7,7
BV EI 542 1153 20 1x230 1-7 1x7,5 2667 9-13 1x9,5
BV EI 542 1154 20 1x230 1-7 2x7,5 1334 8-9/13-14 2x9,5
BV EI 542 1155 20 1x230 1-7 1x9 2223 9-13 1x11,4
BV EI 542 1156 20 1x230 1-7 2x9 1112 8-9/13-14 2x11,4
BV EI 542 1157 20 1x230 1-7 1x12 1667 9-13 1x15
BV EI 542 1158 20 1x230 1-7 2x12 834 8-9/13-14 2x15
BV EI 542 1159 20 1x230 1-7 1x15 1334 9-13 1x18,6
BV EI 542 1160 20 1x230 1-7 2x15 667 8-9/13-14 2x18,6
BV EI 542 1161 20 1x230 1-7 1x18 1112 9-13 1x21,8
BV EI 542 1162 20 1x230 1-7 2x18 556 8-9/13-14 2x21,8
BV EI 542 1163 20 1x230 1-7 1x24 834 9-13 1x29,5


Номер для заказа Мощность, ВА Напряжение первичной обмотки, В Выводы первичной обмотки Напряжение вторичной обмотки, В Ток вторичной обмотки, мА Выводы вторичной обмотки Напряжение холостого хода, В
BV EI 543 1166 22 1x230 1-7 1x6 3667 9-13 1x7,4
BV EI 543 1167 22 1x230 1-7 2x6 1834 8-9/13-14 2x7,4
BV EI 543 1168 22 1x230 1-7 1x7,5 2934 9-13 1x8,9
BV EI 543 1169 22 1x230 1-7 2x7,5 1467 8-9/13-14 2x8,9
BV EI 543 1170 22 1x230 1-7 1x9 2445 9-13 1x10,7
BV EI 543 1171 22 1x230 1-7 2x9 1223 8-9/13-14 2x10,7
BV EI 543 1172 22 1x230 1-7 1x12 1834 9-13 1x14,5
BV EI 543 1173 22 1x230 1-7 2x12 917 8-9/13-14 2x14,5
BV EI 543 1174 22 1x230 1-7 1x15 1467 9-13 1x17,9
BV EI 543 1175 22 1x230 1-7 2x15 734 8-9/13-14 2x17,9
BV EI 543 1176 22 1x230 1-7 1x18 1223 9-13 1x21
BV EI 543 1177 22 1x230 1-7 2x18 612 8-9/13-14 2x21
BV EI 543 1178 22 1x230 1-7 1x24 917 9-13 1x28


Заказные версии трансформаторов серии EI54


Помимо указанных стандартных трансформаторов серии EI 54, компания HAHN производит и другие варианты этих трансформаторов.
Например, со встроенным термопредохранителем или термовыключателем; с различными вариантами корпусов; креплений и выводов для электрических соединений.
Кроме того, возможно изготовление негерметизированных трансформаторов.



   Вид со стороны выводов


   Вид со стороны выводов

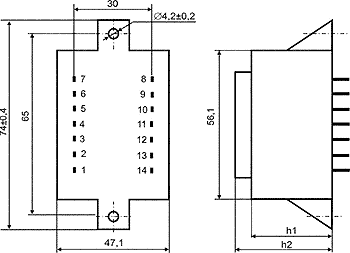

Тип "0" - корпус без фиксирующих скоб Тип "K" - с 2 фиксирующими скобами

     Вид со стороны выводов




     Вид со стороны выводов

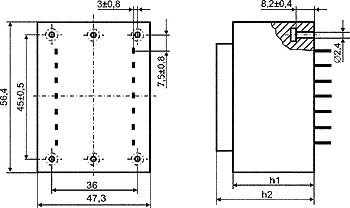

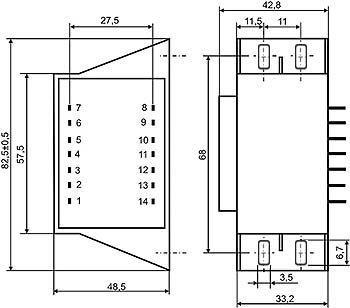

Тип "W" - для вертикального монтажа Тип "0" - с отверстиями для фиксации самонарезающими шурупами

Габариты указаны с допуском ± 0,3 мм
- Вывод для пайки: 1.1 x 0.5 мм или Ж 0,8 мм
