Низкопрофильные трансформаторы для печатных плат серии EI 34

Серия трансформаторов BV EI 34 - идеальное решение для применений, где требуются минимальные высота и площадь основания.

Трансформаторы серии BV EI 34 соответствуют самым строгим требованиям стандартов EN 61558 и DIN VDE 0570.

Серия трансформаторов BV EI 34 выпускается в исполнении с защитой от короткого замыкания и без и соответствует пяти типоразмерам высоты сердечников.

Мощность трансформаторов серии BV EI 34 от 1,6 ВА до 8 ВА для темп. класса ta 70 °C/B, компаундированное исполнение.

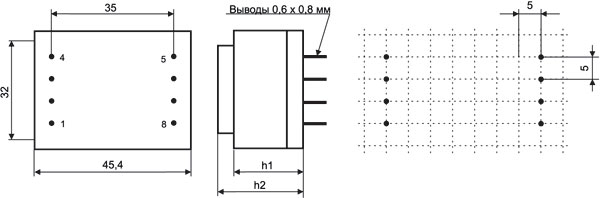

Вид со стороны выводов

Типоразмер/высота сердечника	Выходная мощность для темп. класса ta 70°C/B, ВА	Выходная мощность для темп. класса ta 70°C/B, ВА	h1, мм	h2, мм	Вес, г
	С защитой от КЗ	Без защиты от КЗ
BV EI 341…/ 5.5 мм	1,6	-	12,4	16,2	75
BV EI 342…/ 7.5 мм	2,0	-	14,3	18,1	90
BV EI 343…/ 10.5 мм	2,4	3,0	17,2	21	120
BV EI 344…/ 16.5 мм	-	5,0	23,1	26,9	165
BV EI 345…/ 26.0 мм	-	8,0	32,9	36,7	245

С защитой от КЗ

Номер для заказа	Мощность, ВА	Напряжение первичной обмотки, В	Выводы первичной обмотки	Напряжение вторичной обмотки, В	Ток вторичной обмотки, мА	Выводы вторичной обмотки
BV EI 341 0001	1,6	230	1-4	1 x 6	267	6-7
BV EI 341 0002	1,6	230	1-4	2 x 6	2 х 133	5-6 / 7-8
BV EI 341 0003	1,6	230	1-4	1 x 7,5	213	6-7
BV EI 341 0004	1,6	230	1-4	2 x 7,5	2 х 107	5-6 / 7-8
BV EI 341 0005	1,6	230	1-4	1 x 9	178	6-7
BV EI 341 0006	1,6	230	1-4	2 x 9	2 х 89	5-6 / 7-8
BV EI 341 0007	1,6	230	1-4	1 x 12	133	6-7
BV EI 341 0008	1,6	230	1-4	2 x 12	2 х 67	5-6 / 7-8
BV EI 341 0009	1,6	230	1-4	1 x 15	107	6-7
BV EI 341 0010	1,6	230	1-4	2 x 15	2 х 53	5-6 / 7-8
BV EI 341 0011	1,6	230	1-4	1 x 18	89	6-7
BV EI 341 0012	1,6	230	1-4	1 x 21	76	6-7
BV EI 341 0013	1,6	230	1-4	1 x 24	67	6-7
BV EI 342 0014	2	230	1-4	1 x 6	333	6-7
BV EI 342 0015	2	230	1-4	2 x 6	2 х 167	5-6 / 7-8
BV EI 342 0016	2	230	1-4	1 x 7,5	267	6-7
BV EI 342 0017	2	230	1-4	2 x 7,5	2 х 133	5-6 / 7-8
BV EI 342 0018	2	230	1-4	1 x 9	222	6-7
BV EI 342 0019	2	230	1-4	2 x 9	2 х 111	5-6 / 7-8
BV EI 342 0020	2	230	1-4	1 x 12	167	6-7
BV EI 342 0021	2	230	1-4	2 x 12	2 х 83	5-6 / 7-8
BV EI 342 0022	2	230	1-4	1 x 15	133	6-7
BV EI 342 0023	2	230	1-4	2 x 15	2 х 67	5-6 / 7-8
BV EI 342 0024	2	230	1-4	1 x 18	111	6-7
BV EI 342 0025	2	230	1-4	1 x 21	95	6-7
BV EI 342 0026	2	230	1-4	1 x 24	83	6-7
BV EI 343 0027	2,4	230	1-4	1 x 6	400	6-7
BV EI 343 0028	2,4	230	1-4	2 x 6	2 х 200	5-6 / 7-8
BV EI 343 0029	2,4	230	1-4	1 x 7,5	320	6-7
BV EI 343 0030	2,4	230	1-4	2 x 7,5	2 х 160	5-6 / 7-8
BV EI 343 0031	2,4	230	1-4	1 x 9	267	6-7
BV EI 343 0032	2,4	230	1-4	2 x 9	2 х 133	5-6 / 7-8
BV EI 343 0033	2,4	230	1-4	1 x 12	200	6-7
BV EI 343 0034	2,4	230	1-4	2 x 12	2 х 100	5-6 / 7-8
BV EI 343 0035	2,4	230	1-4	1 x 15	160	6-7
BV EI 343 0036	2,4	230	1-4	2 x 15	2 х 80	5-6 / 7-8
BV EI 343 0037	2,4	230	1-4	1 x 18	133	6-7
BV EI 343 0038	2,4	230	1-4	1 x 21	114	6-7
BV EI 343 0039	2,4	230	1-4	1 x 24	100	6-7

Без защиты от КЗ

Наименование	Мощность, ВА	Напряжение первичной обмотки, В	Выводы первичной обмотки	Напряжение вторичной обмотки, В	Ток вторичной обмотки, мА	Выводы вторичной обмотки
BV EI 343 0040	3	230	1-4	1 x 6	500	6-7
BV EI 343 0041	3	230	1-4	2 x 6	2 х 250	5-6 / 7-8
BV EI 343 0042	3	230	1-4	1 x 7,5	400	6-7
BV EI 343 0043	3	230	1-4	2 x 7,5	2 х 200	5-6 / 7-8
BV EI 343 0044	3	230	1-4	1 x 9	333	6-7
BV EI 343 0045	3	230	1-4	2 x 9	2 х 167	5-6 / 7-8
BV EI 343 0046	3	230	1-4	1 x 12	250	6-7
BV EI 343 0047	3	230	1-4	2 x 12	2 х 125	5-6 / 7-8
BV EI 343 0048	3	230	1-4	1 x 15	200	6-7
BV EI 343 0049	3	230	1-4	2 x 15	2 х 100	5-6 / 7-8
BV EI 343 0050	3	230	1-4	1 x 18	167	6-7
BV EI 343 0051	3	230	1-4	1 x 21	143	6-7
BV EI 343 0052	3	230	1-4	1 x 24	125	6-7
BV EI 344 0053	5	230	1-4	1 x 6	833	6-7
BV EI 344 0054	5	230	1-4	2 x 6	2 х 417	5-6 / 7-8
BV EI 344 0055	5	230	1-4	1 x 7,5	667	6-7
BV EI 344 0056	5	230	1-4	2 x 7,5	2 х 333	5-6 / 7-8
BV EI 344 0057	5	230	1-4	1 x 9	556	6-7
BV EI 344 0058	5	230	1-4	2 x 9	2 х 278	5-6 / 7-8
BV EI 344 0059	5	230	1-4	1 x 12	417	6-7
BV EI 344 0060	5	230	1-4	2 x 12	2 х 208	5-6 / 7-8
BV EI 344 0061	5	230	1-4	1 x 15	333	6-7
BV EI 344 0062	5	230	1-4	2 x 15	2 х 167	5-6 / 7-8
BV EI 344 0063	5	230	1-4	1 x 18	278	6-7
BV EI 344 0064	5	230	1-4	1 x 21	238	6-7
BV EI 344 0065	5	230	1-4	1 x 24	208	6-7
BV EI 345 0066	8	230	1-4	1 x 6	1333	6-7
BV EI 345 0067	8	230	1-4	2 x 6	2 х 667	5-6 / 7-8
BV EI 345 0068	8	230	1-4	1 x 7,5	1067	6-7
BV EI 345 0069	8	230	1-4	2 x 7,5	2 х 533	5-6 / 7-8
BV EI 345 0070	8	230	1-4	1 x 9	889	6-7
BV EI 345 0071	8	230	1-4	2 x 9	2 х 444	5-6 / 7-8
BV EI 345 0072	8	230	1-4	1 x 12	667	6-7
BV EI 345 0073	8	230	1-4	2 x 12	2 х 333	5-6 / 7-8
BV EI 345 0074	8	230	1-4	1 x 15	533	6-7
BV EI 345 0075	8	230	1-4	2 x 15	2 х 267	5-6 / 7-8
BV EI 345 0076	8	230	1-4	1 x 18	444	6-7
BV EI 345 0077	8	230	1-4	1 x 21	381	6-7
BV EI 345 0078	8	230	1-4	1 x 24	333	6-7
