Трансформаторы плоского типа серии UI 39


  • Мощность – до 30 ВА
  • Отсутствует защита от короткого замыкания у моделей с температурным классом ta 70°C/B
  • Обязательное тестирование всех моделей на соответствие стандартам ENEC 05- KEMA-, KEUR-, CSA- и UL-. Факт тестирования подтверждается соответствующей маркировкой на корпусе трансформатора.
  • Вакуумная герметизация, разделение обмоток на две камеры
  • Стабильность параметров при температурных изменениях
  • Высокий уровень безопасности и долгий срок службы
  • Устойчивость первичной обмотки к броскам напряжения
  • Негорючий материал корпуса и заливного компаунда
Рекомендация:
Вторичная обмотка защищается внешним резистором с положительным температурным коэффициентом (PTC)
Наряду с приведенными ниже стандартными трансформаторами серии UI 39 компания HAHN может изготавливать другие варианты трансформаторов, например, со встроенным термопредохранителем или термовыключателем.

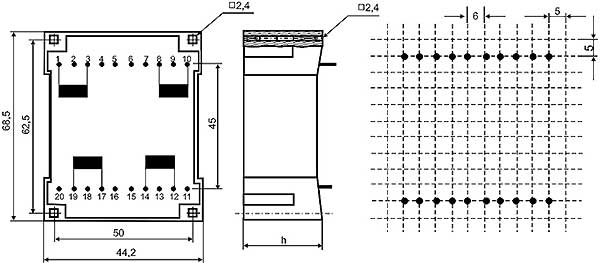

Вид со стороны выводов

Габариты указаны с допуском ± 0.3 мм, если не указано иное. Вывод для пайки 0.6 x 0.8 или Ж 0.6
Изготовитель оставляет за собой право на внесение изменений и
улучшений в конструкцию.

Первичная обмотка I′ 1-3
Первичная обмотка I″ 8-10
Вторичная обмотка II′ 12-14
Вторичная обмотка II″ 17-19

Типоразмер/Высота сердечника Выходная мощность для темп. класса ta 70°C/B, ВА Вscjnf (h), мм Вес, г Нормоупаковка, шт.
BV UI 392 ..../8.0 мм 10.0 23.0 290 15
BV UI 393 ..../10.2 мм 14.0 25.2 330 15
BV UI 394 ..../13.5 мм 18.0 28.5 390 15
BV UI 395 ..../17.0 мм 24.0 32.0 460 15
BV UI 396 ..../21.0 мм 30.0 36.0 550 15

Использование обмоток:

– Подключение к сети 110 В/115 В/120 В, замкнуть выводы: 1 и 8, 3 и 10
– Подключение к сети 220 В/230 В/240 В, замкнуть выводы: 3 и 8
– Удвоение выходного напряжения: замкнуть выводы 14 и 17
– Удвоение выходного тока: замкнуть выводы 12 и 17, 14 и 19

Номер для заказа Мощность, ВА Напряжение первичной обмотки, В Выводы первичной обмотки Напряжение вторичной обмотки, В Ток вторичной обмотки, мА Выводы вторичной обмотки Напряжение холостого хода, В
BV UI 392 0092 10 2x115 1-3/8-10 2x6 833 12-14/17-19 2x8,2
BV UI 392 0076 10 2x115 1-3/8-10 2x9 556 12-14/17-19 2x11,9
BV UI 392 0093 10 2x115 1-3/8-10 2x12 416 12-14/17-19 2x16,4
BV UI 392 0077 10 2x115 1-3/8-10 2x15 333 12-14/17-19 2x19,3
BV UI 392 0094 10 2x115 1-3/8-10 2x18 277 12-14/17-19 2x23,8
BV UI 392 0095 10 2x115 1-3/8-10 2x21 238 12-14/17-19 2x27,2


Номер для заказа Мощность, ВА Напряжение первичной обмотки, В Выводы первичной обмотки Напряжение вторичной обмотки, В Ток вторичной обмотки, мА Выводы вторичной обмотки Напряжение холостого хода, В
BV UI 393 0085 14 2x115 1-3/8-10 2x6 1166 12-14/17-19 2x8,3
BV UI 393 0074 14 2x115 1-3/8-10 2x9 778 12-14/17-19 2x11,9
BV UI 393 0081 14 2x115 1-3/8-10 2x12 583 12-14/17-19 2x16,4
BV UI 393 0078 14 2x115 1-3/8-10 2x15 467 12-14/17-19 2x19,3
BV UI 393 0062 14 2x115 1-3/8-10 2x18 389 12-14/17-19 2x23,8
BV UI 393 0096 14 2x115 1-3/8-10 2x21 334 12-14/17-19 2x27,2


Номер для заказа Мощность, ВА Напряжение первичной обмотки, В Выводы первичной обмотки Напряжение вторичной обмотки, В Ток вторичной обмотки, мА Выводы вторичной обмотки Напряжение холостого хода, В
BV UI 394 0086 18 2x115 1-3/8-10 2x6 1500 12-14/17-19 2x8,7
BV UI 394 0110 18 2x115 1-3/8-10 2x7,5 1200 12-14/17-19 2x10,2
BV UI 394 0063 18 2x115 1-3/8-10 2x9 1000 12-14/17-19 2x13
BV UI 394 0087 18 2x115 1-3/8-10 2x12 750 12-14/17-19 2x16,7
BV UI 394 0088 18 2x115 1-3/8-10 2x15 600 12-14/17-19 2x20,4
BV UI 394 0075 18 2x115 1-3/8-10 2x18 500 12-14/17-19 2x23,6
BV UI 394 0097 18 2x115 1-3/8-10 2x21 428 12-14/17-19 2x26,9


Номер для заказа Мощность, ВА Напряжение первичной обмотки, В Выводы первичной обмотки Напряжение вторичной обмотки, В Ток вторичной обмотки, мА Выводы вторичной обмотки Напряжение холостого хода, В
BV UI 395 0089 24 2x115 1-3/8-10 2x6 2000 12-14/17-19 2x7,8
BV UI 395 0098 24 2x115 1-3/8-10 2x9 1333 12-14/17-19 2x11,4
BV UI 395 0091 24 2x115 1-3/8-10 2x12 1000 12-14/17-19 2x14,9
BV UI 395 0083 24 2x115 1-3/8-10 2x15 800 12-14/17-19 2x18,5
BV UI 395 0099 24 2x115 1-3/8-10 2x18 666 12-14/17-19 2x22
BV UI 395 0100 24 2x115 1-3/8-10 2x21 571 12-14/17-19 2x24,9


Номер для заказа Мощность, ВА Напряжение первичной обмотки, В Выводы первичной обмотки Напряжение вторичной обмотки, В Ток вторичной обмотки, мА Выводы вторичной обмотки Напряжение холостого хода, В
BV UI 396 0101 30 2x115 1-3/8-10 2x6 2500 12-14/17-19 2x8,1
BV UI 396 0102 30 2x115 1-3/8-10 2x9 1666 12-14/17-19 2x11,3
BV UI 396 0079 30 2x115 1-3/8-10 2x12 1250 12-14/17-19 2x15
BV UI 396 0103 30 2x115 1-3/8-10 2x15 1000 12-14/17-19 2x18,6
BV UI 396 0080 30 2x115 1-3/8-10 2x18 833 12-14/17-19 2x22,3
BV UI 396 0084 30 2x115 1-3/8-10 2x21 715 12-14/17-19 2x24,9

Трансформатор с соблюдением повышенных требований по безопасности
