Трансформаторы для печатных плат серии EI 60


  • Мощность – до 35 ВА
  • Отсутствует защита от короткого замыкания у моделей с температурным классом ta 70°C/B
  • Стандартные модели имеют корпус типа "KК"
  • Обязательное тестирование всех моделей на соответствие стандартам ENEC 10-, и VDE. Факт тестирования подтверждается соответствующей маркировкой на корпусе трансформатора.
  • Стабильность параметров при температурных изменениях
  • Высокий уровень безопасности и долгий срок службы
  • Устойчивость первичной обмотки к броскам напряжения
  • Негорючий материал корпуса и заливного компаунда
Рекомендация:
Первичная обмотка защищается внешним предохранителем согласно стандарта IEC 127, вторичная – внешним резистором с положительным температурным коэффициентом (PTC)


Габариты указаны с допуском ± 0.3 мм, если не указано иное.
Изготовитель оставляет за собой право на внесение изменений и
улучшений в конструкцию.

Вид со стороны выводов

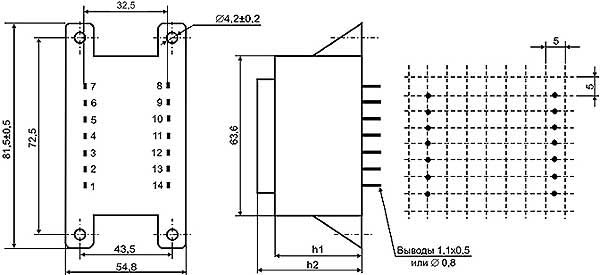

Тип "KK" - с 4 фиксирующими скобами

Типоразмер/Высота сердечника Выходная мощность для темп. класса ta 70°C/B, ВА h1, мм h2, мм Вес, г Нормоупаковка, шт.
BV EI 600 ..../16.0 мм* 17 около 31.0 около 40.5 45018
BV EI 601 ..../21.0 мм 20 35.2 ±0.5 44.7 ±0.5 60018
BV EI 602 ..../25.5 мм 28 39.7 ±0.5 49.2 ±0.5 70018
BV EI 603 ..../30.5 мм 30 44.7 ±0.5 54.2 ±0.5 80018
BV EI 604 ..../35.0 мм 35 48.1 ±0.5 57.3 ±0.5 90018
*Только для типа "0"



Номер для заказа Мощность, ВА Напряжение первичной обмотки, В Выводы первичной обмотки Напряжение вторичной обмотки, В Ток вторичной обмотки, мА Выводы вторичной обмотки Напряжение холостого хода, В
BV EI 601 1069 20 1x230 1-7 1x6 3334 9-13 1x7
BV EI 601 1070 20 1x230 1-7 2x6 1667 8-9/13-14 2x7
BV EI 601 1071 20 1x230 1-7 1x7,5 2667 9-13 1x8,8
BV EI 601 1059 20 1x230 1-7 2x7,5 1334 8-9/13-14 2x8,8
BV EI 601 1060 20 1x230 1-7 1x9 2223 9-13 1x10,5
BV EI 601 1042 20 1x230 1-7 2x9 1111 8-9/13-14 2x10,5
BV EI 601 1046 20 1x230 1-7 1x12 1667 9-13 1x14,2
BV EI 601 1043 20 1x230 1-7 2x12 834 8-9/13-14 2x14,2
BV EI 601 1064 20 1x230 1-7 1x15 1334 9-13 1x17
BV EI 601 1044 20 1x230 1-7 2x15 667 8-9/13-14 2x17
BV EI 601 1066 20 1x230 1-7 1x18 556 9-13 1x20,5
BV EI 601 1068 20 1x230 1-7 2x18 556 8-9/13-14 2x20,5
BV EI 601 1067 20 1x230 1-7 1x24 834 9-13 1x27,6


Номер для заказа Мощность, ВА Напряжение первичной обмотки, В Выводы первичной обмотки Напряжение вторичной обмотки, В Ток вторичной обмотки, мА Выводы вторичной обмотки Напряжение холостого хода, В
BV EI 602 1011 28 1x230 1-7 1x6 4667 9-13 1x7,1
BV EI 602 1018 28 1x230 1-7 2x6 23334 8-9/13-14 2x7,1
BV EI 602 1012 28 1x230 1-7 1x7,5 3734 9-13 1x8,8
BV EI 602 1019 28 1x230 1-7 2x7,5 1867 8-9/13-14 2x8,8
BV EI 602 1013 28 1x230 1-7 1x9 3111 9-13 1x10,6
BV EI 602 1020 28 1x230 1-7 2x9 1556 8-9/13-14 2x10,6
BV EI 602 1014 28 1x230 1-7 1x12 2334 9-13 1x14,4
BV EI 602 1021 28 1x230 1-7 2x12 1167 8-9/13-14 2x14,4
BV EI 602 1015 28 1x230 1-7 1x15 1867 9-13 1x17,8
BV EI 602 1022 28 1x230 1-7 2x15 934 8-9/13-14 2x17,8
BV EI 602 1016 28 1x230 1-7 1x18 1556 9-13 1x20,5
BV EI 602 1076 28 1x230 1-7 2x18 778 8-9/13-14 2x20,5
BV EI 602 1017 28 1x230 1-7 1x24 1167 9-13 1x27,6


Номер для заказа Мощность, ВА Напряжение первичной обмотки, В Выводы первичной обмотки Напряжение вторичной обмотки, В Ток вторичной обмотки, мА Выводы вторичной обмотки Напряжение холостого хода, В
BV EI 603 1023 30 1x230 1-7 1x6 5000 9-13 1x7
BV EI 603 1030 30 1x230 1-7 2x6 2500 8-9/13-14 2x7
BV EI 603 1024 30 1x230 1-7 1x7,5 4000 9-13 1x8,7
BV EI 603 1031 30 1x230 1-7 2x7,5 2000 8-9/13-14 2x8,7
BV EI 603 1025 30 1x230 1-7 1x9 3334 9-13 1x10,2
BV EI 603 1032 30 1x230 1-7 2x9 1667 8-9/13-14 2x10,2
BV EI 603 1026 30 1x230 1-7 1x12 2500 9-13 1x13,7
BV EI 603 1034 30 1x230 1-7 2x12 1250 8-9/13-14 2x13,7
BV EI 603 1027 30 1x230 1-7 1x15 2000 9-13 1x16,8
BV EI 603 1035 30 1x230 1-7 2x15 1000 8-9/13-14 2x16,8
BV EI 603 1028 30 1x230 1-7 1x18 1667 9-13 1x20,3
BV EI 603 1080 30 1x230 1-7 2x18 834 8-9/13-14 2x20,3
BV EI 603 1029 30 1x230 1-7 1x24 1250 9-13 1x27


Номер для заказа Мощность, ВА Напряжение первичной обмотки, В Выводы первичной обмотки Напряжение вторичной обмотки, В Ток вторичной обмотки, мА Выводы вторичной обмотки Напряжение холостого хода, В
BV EI 604 1082 35 1x230 1-7 1x6 5834 9-13 1x7
BV EI 604 1083 35 1x230 1-7 2x6 2917 8-9/13-14 2x7
BV EI 604 1084 35 1x230 1-7 1x7,5 4667 9-13 1x8,7
BV EI 604 1085 35 1x230 1-7 2x7,5 2334 8-9/13-14 2x8,7
BV EI 604 1086 35 1x230 1-7 1x9 3889 9-13 1x10,3
BV EI 604 1087 35 1x230 1-7 2x9 1994 8-9/13-14 2x10,3
BV EI 604 1088 35 1x230 1-7 1x12 2917 9-13 1x13,9
BV EI 604 1089 35 1x230 1-7 2x12 1458 8-9/13-14 2x13,9
BV EI 604 1090 35 1x230 1-7 1x15 2334 9-13 1x17,1
BV EI 604 1091 35 1x230 1-7 2x15 1167 8-9/13-14 1x17,1
BV EI 604 1092 35 1x230 1-7 1x18 1994 9-13 1x20,3
BV EI 604 1093 35 1x230 1-7 2x18 972 8-9/13-14 2x20,3
BV EI 604 1094 35 1x230 1-7 1x24 1458 9-13 1x26,9

Трансформатор с соблюдением повышенных требований по безопасности



Заказные версии трансформаторов серии EI 60


Помимо указанных стандартных трансформаторов серии EI 60, компания HAHN производит и другие варианты этих трансформаторов.
Например, со встроенным термопредохранителем или термовыключателем; с различными вариантами корпусов; креплений и выводов для электрических соединений.
Кроме того, возможно изготовление негерметизированных трансформаторов.



   Вид со стороны выводов



   Вид со стороны выводов

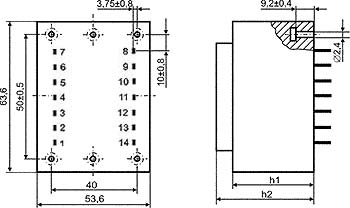

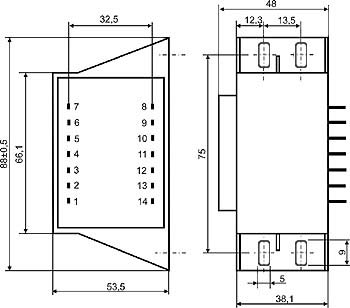

Тип "0" - корпус без фиксирующих скоб Тип "W" - корпус для вертикального монтажа

Габариты указаны с допуском ± 0,3 мм
- Вывод для пайки: 1.1 x 0.5 мм или Ж 0,8 мм



   Вид со стороны выводов
Тип "0" - корпус с отверстиями для фиксации самонарезающими шурупами
