Трансформаторы для печатных плат серии EI 48


  • Мощность – до 15 ВА
  • Отсутствует защита от короткого замыкания у моделей с температурным классом ta 70°C/В
  • Стандартные модели имеют корпус типа "К"
  • Обязательное тестирование всех моделей на соответствие стандартам ENEC 10-, VDE-, CSA- и UL. Факт тестирования подтверждается соответствующей маркировкой на корпусе трансформатора
  • Стабильность параметров при температурных изменениях
  • Высокий уровень безопасности и долгий срок службы
  • Устойчивость первичной обмотки к броскам напряжения
  • Негорючий материал корпуса и заливного компаунда
Рекомендация:
Первичная обмотка защищается внешним предохранителем согласно стандарта IEC 127, вторичная – внешним резистором с положительным температурным коэффициентом (PTC)


Габариты указаны с допуском ± 0.3 мм, если не указано иное.
Изготовитель оставляет за собой право на внесение изменений и
улучшений в конструкцию.

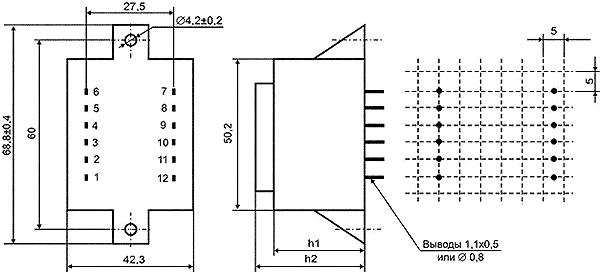

               Вид со стороны выводов
Тип "K" с двумя фиксирующими скобами для крепления

Типоразмер/Высота сердечника Выходная мощность для темп. класса ta 70°C/B, ВА Высота (h1), мм Высота (h2), мм Вес, г Нормоупаковка, шт.
BV EI 480 ..../12.5 мм* 7.0 24.2±0.5 30.2±0.5 250 27
BV EI 481 ..../16.8 мм 10.0 27.9±0.5 34.6±0.5 300 27
BV EI 482 ..../20.5 мм 12.0 32.3±0.5 38.5±0.5 350 27
BV EI 483 ..../25.5 мм 15.0 37.5±0.5 43.5±0.5 450 27
*Только для типа "0"


Номер для заказа Мощность, ВА Напряжение первичной обмотки, В Выводы первичной обмотки Напряжение вторичной обмотки, В Ток вторичной обмотки, мА Выводы вторичной обмотки Напряжение холостого хода, В
BV EI 480 1227 7 1x230 1-6 1x6 1167 8-11 1x7,6
BV EI 480 1228 7 1x230 1-6 2x6 583 7-8/11-12 2x7,6
BV EI 480 1230 7 1x230 1-6 1x7,5 934 8-11 1x10,1
BV EI 480 1218 7 1x230 1-6 2x7,5 467 7-8/11-12 2x10,1
BV EI 480 1219 7 1x230 1-6 1x9 778 8-11 1x11,6
BV EI 480 1220 7 1x230 1-6 2x9 388 7-8/11-12 2x11,6
BV EI 480 1221 7 1x230 1-6 1x12 583 8-11 1x15,2
BV EI 480 1222 7 1x230 1-6 2x12 292 7-8/11-12 2x15,4
BV EI 480 1223 7 1x230 1-6 1x15 467 8-11 1x18,9
BV EI 480 1224 7 1x230 1-6 2x15 233 7-8/11-12 2x19
BV EI 480 1225 7 1x230 1-6 1x18 389 8-11 1x22,3
BV EI 480 1229 7 1x230 1-6 2x18 195 7-8/11-12 2x22,3
BV EI 480 1226 7 1x230 1-6 1x24 292 8-11 1x29,4

Трансформатор с соблюдением повышенных требований по безопасности


Номер для заказа Мощность, ВА Напряжение первичной обмотки, В Выводы первичной обмотки Напряжение вторичной обмотки, В Ток вторичной обмотки, мА Выводы вторичной обмотки Напряжение холостого хода, В
BV EI 481 1142 10 1x230 1-6 1x6 1667 8-11 1x7,6
BV EI 481 1134 10 1x230 1-6 2x6 833 7-8/11-12 2x7,6
BV EI 481 1182 10 1x230 1-6 1x7,5 1333 8-11 1x9,8
BV EI 481 1188 10 1x230 1-6 2x7,5 667 7-8/11-12 2x9,8
BV EI 481 1167 10 1x230 1-6 1x9 1111 8-11 1x11,5
BV EI 481 1118 10 1x230 1-6 2x9 556 7-8/11-12 2x11,5
BV EI 481 1172 10 1x230 1-6 1x12 833 8-11 1x15,5
BV EI 481 1119 10 1x230 1-6 2x12 417 7-8/11-12 2x15,3
BV EI 481 1184 10 1x230 1-6 1x15 667 8-11 1x18,6
BV EI 481 1120 10 1x230 1-6 2x15 333 7-8/11-12 2x18,6
BV EI 481 1185 10 1x230 1-6 1x18 556 8-11 1x22,3
BV EI 481 1192 10 1x230 1-6 2x18 278 7-8/11-12 2x22,3
BV EI 481 1186 10 1x230 1-6 1x24 416 8-11 1x28,7


Номер для заказа Мощность, ВА Напряжение первичной обмотки, В Выводы первичной обмотки Напряжение вторичной обмотки, В Ток вторичной обмотки, мА Выводы вторичной обмотки Напряжение холостого хода, В
BV EI 482 1231 12 1x230 1-6 1x6 2000 8-11 1x8,3
BV EI 482 1232 12 1x230 1-6 2x6 1000 7-8/11-12 2x8,3
BV EI 482 1233 12 1x230 1-6 1x7,5 1600 8-11 1x10,6
BV EI 482 1236 12 1x230 1-6 2x7,5 800 7-8/11-12 2x10,6
BV EI 482 1237 12 1x230 1-6 1x9 1333 8-11 12,4
BV EI 482 1238 12 1x230 1-6 2x9 667 7-8/11-12 2x12,4
BV EI 482 1239 12 1x230 1-6 1x12 1000 8-11 1x16,3
BV EI 482 1240 12 1x230 1-6 2x12 500 7-8/11-12 2x16,3
BV EI 482 1241 12 1x230 1-6 1x15 800 8-11 1x19,9
BV EI 482 1242 12 1x230 1-6 2x15 400 7-8/11-12 2x19,9
BV EI 482 1243 12 1x230 1-6 1x18 667 8-11 1x23,5
BV EI 482 1234 12 1x230 1-6 2x18 333 7-8/11-12 2x23,5
BV EI 482 1244 12 1x230 1-6 1x24 500 8-11 1x30,3


Номер для заказа Мощность, ВА Напряжение первичной обмотки, В Выводы первичной обмотки Напряжение вторичной обмотки, В Ток вторичной обмотки, мА Выводы вторичной обмотки Напряжение холостого хода, В
BV EI 483 1260 15 1x230 1-6 1x6 2500 8-11 1x7,8
BV EI 483 1257 15 1x230 1-6 2x6 1250 7-8/11-12 2x7,8
BV EI 483 1258 15 1x230 1-6 1x7,5 2000 8-11 1x9,5
BV EI 483 1245 15 1x230 1-6 2x7,5 1000 7-8/11-12 2x9,5
BV EI 483 1246 15 1x230 1-6 1x9 1667 8-11 1x12
BV EI 483 1247 15 1x230 1-6 2x9 833 7-8/11-12 2x12
BV EI 483 1248 15 1x230 1-6 1x12 1250 8-11 1x15,9
BV EI 483 1249 15 1x230 1-6 2x12 625 7-8/11-12 2x15,9
BV EI 483 1250 15 1x230 1-6 1x15 1000 8-11 1x19,1
BV EI 483 1251 15 1x230 1-6 2x15 500 7-8/11-12 2x19,1
BV EI 483 1252 15 1x230 1-6 1x18 833 8-11 1x22,8
BV EI 483 1259 15 1x230 1-6 2x18 417 7-8/11-12 2x22,8
BV EI 483 1253 15 1x230 1-6 1x24 625 8-11 1x30,6

Корпус типа "0"

Номер для заказа Мощность, ВА Напряжение первичной обмотки, В Выводы первичной обмотки Напряжение вторичной обмотки, В Ток вторичной обмотки, мА Выводы вторичной обмотки Напряжение холостого хода, В
BV EI 481 1325 10 230 1–6 1x6 1667 8– 11 1x7,6
BV EI 481 1305 10 230 1–6 2x6 833 7 – 8/11 –12 2x7,6
BV EI 481 1312 10 230 1–6 1x7,5 1333 8– 11 1x9,8
BV EI 481 1326 10 230 1–6 2x7,5 667 7 – 8/11 –12 2x9,8
BV EI 481 1291 10 230 1–6 1x9 1111 8– 11 1x11,5
BV EI 481 1271 10 230 1–6 2x9 556 7 – 8/11 –12 2x11,5
BV EI 481 1295 10 230 1–6 1x12 833 8– 11 1x15,5
BV EI 481 1327 10 230 1–6 2x12 417 7 – 8/11 –12 2x15,3
BV EI 481 1323 10 230 1–6 1x15 667 8– 11 1x18,6
BV EI 481 1324 10 230 1–6 2x15 333 7 – 8/11 –12 2x18,6
BV EI 481 1307 10 230 1–6 1x18 556 8– 11 1x22,3
BV EI 481 1328 10 230 1–6 2x18 278 7 – 8/11 –12 2x22,3
BV EI 481 1329 10 230 1–6 1x24 416 8– 11 1x28,7


Заказные версии трансформаторов серии EI48


     Вид со стороны выводов

     Вид со стороны выводов

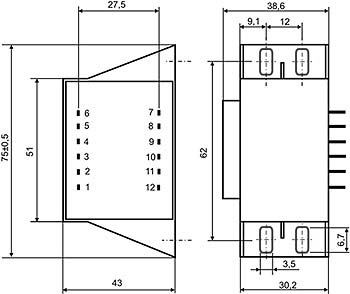

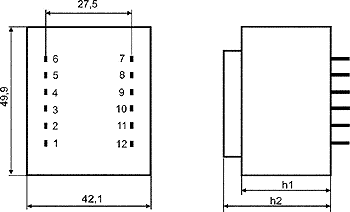

Тип "0" - корпус без фиксирующих скоб Тип "W" - корпус для вертикального монтажа
EI 48/16,8
Исполнение одинаково для EI 48/20,5

Помимо указанных стандартных трансформаторов EI 48, компания HAHN производит и другие варианты этих трансформаторов. Например, со встроенным термопредохранителем или термовыключателем; с различными вариантами корпусов; креплений и выводов для электрических соединений. Кроме того, возможно изготовление негерметизированных трансформаторов

Габариты указаны с допуском ± 0,3 мм
- Вывод для пайки: 1,1 x 0,5 или Ж 0,8 мм

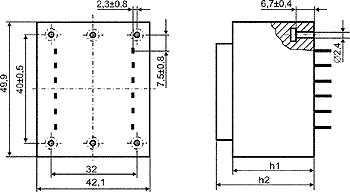

     Вид со стороны выводов
Тип "0" - корпус с отверстиями для фиксации самонарезающимим шурупами
