Специализированные трансформаторы и индуктивности

Заказные негерметизированные (открытые) трансформаторы серий HET и EI30…EI96, UI30…UI48

Трансформаторы данного типа могут применяться в приложениях с ограниченным пространством монтажа. Новые модели трансформаторов открытого типа обладают уменьшенными размерами корпусов. Облегченная за счет отсутствия пластмассового корпуса, конструкция имеет также меньшую стоимость относительно герметизированных моделей и может быть реализована в конструктиве трансформаторов для печатных плат: как EI30 - EI 96, так и UI 30 - UI 48. Для монтажных и распределительных шкафов могут быть изготовлены трансформаторы в конструктиве EI60 - EI150. Возможно изготовление трансформаторов для размещения на монтажных DIN рейках, а также со встроенными клеммами для подключения проводов.

Использование разделения обмоток на две камеры гарантирует электрически безопасную изоляцию согласно нормам VDE 0570/EN 61558.

Используемые материалы рассчитаны для температурного класса B (минимум 130°C), на заказ возможно изготовление трансформаторов температурного класса F (155°C)



Заказные негерметизированные (открытые) трансформаторы серий HET

* Мощность от 4 до 180 Вт;
* Высокое напряжение пробоя изоляции;
* Сертификаты VDE;
* Защита от короткого замыкания;
* Температурный класс ta70°C/В;
* Высокая надежность и длительный срок службы;
* Устойчивость к температурным колебаниям;
* Малые потери мощности;
* Соответствие европейскому стандарту EN 61558.

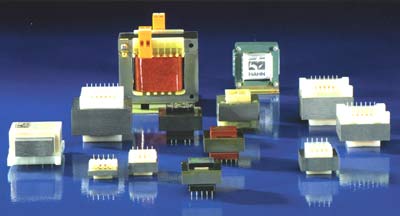

Внешний вид

Данная серия трансформаторов изготавливается под заказ,срок поставки от 2-х месяцев.

Габариты

Модель A, мм B, мм C, мм D, мм E, мм H, мм
HET 1 42 - 16 - - 42
HET 2 54 - 19 - - 45
HET 3 55 48 22 44 37 60
HET 4 65 59 28 50 46 71
HET 5 74 64 34 56 51 80
HET 6 85 64 34 64 51 91
HET 7 102 77 37 84 61 110
HET 8 104 94 54 84 78 110
HET 9 42 - 16 - - 42
HET 10 54 - 19 - - 45
HET 11 55 48 22 44 37 60
HET 12 65 57 28 50 4 71
HET 13 74 65 34 56 52 80
HET 14 85 66 35 64 52 90
HET 15 104 76 36 84 61 110
HET 16 104 95 55 84 79 110
HET 17 70 74 43 50 61 87

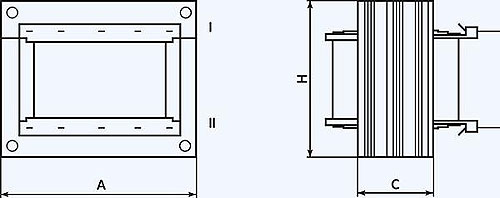

Габаритный чертеж
HET 1, HET 2, HET 9, HET 10

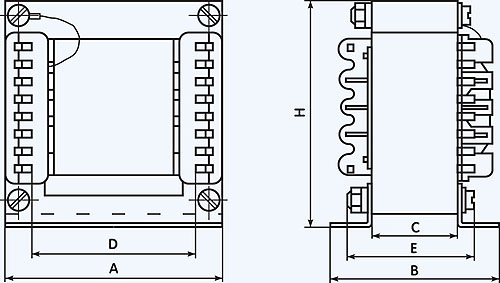

Габаритный чертеж
HET 3 - HET 8, HET 11 - HET 17


Технические характеристики
Артикул Мощность Uвх, В Uвых, В / Iвых, A Сердечник Масса, кг
HET 1 4 ВА 230 2x0-10-12-15/23x0.13 M 42 0.20
HET 2 8 ВА 230 2x0-10-12-15/2x0.266 EI 54 0.30
HET 3 12 ВА 230 2x0-10-12-15/2x0.4 M 55 0.50
HET 4 25 ВА 230 2x0-10-12-15/2x0.8 M 65 0.85
HET 5 50 ВА 230 2x0-10-12-15/2x1.5 M 74 1.30
HET 6 75 ВА 230 2x0-10-12-15/2x2.5 M 85a 1.80
HET 7 120 ВА 230 2x0-10-12-15/2x4.0 M 102a 2.00
HET 8 180 ВА 230 2x0-10-12-15/2x6.0 M 102b 2.90
HET 9 4 ВА 230 2x0-20-24-30/25x0.06 M 42 0.20
HET 10 8 ВА 230 2x0-20-24-30/2x0.133 EI 54 0.30
HET 11 12 ВА 230 2x0-20-24-30/2x0.2 M 55 0.50
HET 12 25 ВА 230 2x0-20-24-30/2x0.4 M 65 0.85
HET 13 50 ВА 230 2x0-20-24-30/2x0.75 M 74 1.30
HET 14 75 ВА 230 2x0-20-24-30/2x1.25 M 85a 1.90
HET 15 120 ВА 230 2x0-20-24-30/2x3.0 M 102a 2.00
HET 16 180 ВА 230 2x0-20-24-30/2x3.0 M 102b 4.10
HET 17 100 ВА 230 0-6-8-10-12-14-16-18-20-22-24/4.0 EI 84b 1.90
