Трансформаторы плоского типа серии UI 21


Плоские трансформаторы HAHN обладают компактным дизайном, длительным сроком службы, безопасностью функционирования во всех сферах применения.

  • Мощность – до 1.0 ВА
  • Абсолютная защита от короткого замыкания
  • Температурный класс ta 70°C/B
  • Обязательное тестирование всех моделей на соответствие стандартам ENEC 05-, KEMA- , KEUR- , CSA- и UL. Факт тестирования подтверждается соответствующей маркировкой на корпусе трансформатора.
  • Стабильность параметров при температурных изменениях
  • Вакуумная герметизация, разделение обмоток на две камеры
  • Высокий уровень безопасности и долгий срок службы
  • Устойчивость первичной обмотки к броскам напряжения
  • Негорючий материал корпуса и заливного компаунда
  • Тестовый сертификат (цветная точка) на каждом изделии

Больше ста видов трансформаторов плоского типа различной мощности обеспечивают высокую степень гибкости их применения. Наличие сдвоенных первичной и вторичной обмоток обеспечивает возможность различных вариантов эксплуатации. Сертификат соответствия с EN 1558.

Плоские трансформаторы HAHN UI21, UI30, UI39, UI48

Огромный модельный ряд трансформаторов HAHN в диапазоне мощностей от 1,0 до 60,0 ВА удовлетворяет всем требования, необходимым для современного электротехнического оборудования. Каждый элемент проверяется на соответствие нормам качества (отмечено цветной точкой на трансформаторе) и изготавливается с использованием вакуумной герметизации. Электрическая прочность тестируется при напряжении 6000 В (хотя нормы VDE 0507 и СЕЕ15 требуют всего 3750 В при проверке). Изоляционные и воздушные промежутки составляют не менее 10 мм. Температурные классы 70°С/В соответствуют VDE 0507 и СЕЕ 15. Инновационная технология изоляции обеспечивает повышенную стабильность выходных напряжений во всех моделях UI 30 и UI 39.

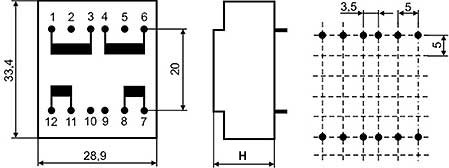

Вид со стороны выводов

Габариты указаны с допуском ± 0.3 мм, если не указано иное. Вывод для пайки Ж 0,6
Изготовитель оставляет за собой право на внесение изменений и
улучшений в конструкцию.

Первичная обмотка I′ 1-3
Первичная обмотка I″ 4-6
Вторичная обмотка II′ 7-8
Вторичная обмотка II″ 11-12

Типоразмер/Высота сердечника Выходная мощность для темп. класса ta 70°C/B, ВА Высота (h), мм Вес, г Нормоупаковка, шт.
BV UI 21 ..../7.3 мм 1.0 14.9 50 17

Использование обмоток:

– Подключение к сети 115 В: замкнуть выводы: 1 и 4, 3 и 6
– Подключение к сети 230 В: замкнуть выводы: 3 и 4
– Удвоение выходного напряжения: замкнуть выводы 8 и 11
– Удвоение выходного тока: замкнуть выводы 7 и 11, 8 и 12

Номер для заказа Мощность, ВА Напряжение первичной обмотки, В Выводы первичной обмотки Напряжение вторичной обмотки, В Ток вторичной обмотки, мА Выводы вторичной обмотки Напряжение холостого хода, В
BV UI 21 0011 1 1x230 1-3 1x3 333 7-8 1x4,7
BV UI 21 0012 1 1x230 1-3 1x6 166 7-8 1x10,4
BV UI 21 0013 1 1x230 1-3 1x7,5 133 7-8 1x12,9
BV UI 21 0014 1 1x230 1-3 1x9 111 7-8 1x14,4
BV UI 21 0015 1 1x230 1-3 1x10 100 7-8 1x15,4
BV UI 21 0016 1 1x230 1-3 1x12 83 7-8 1x20,4
BV UI 21 0017 1 1x230 1-3 1x15 67 7-8 1x24,6
BV UI 21 0018 1 1x230 1-3 1x18 56 7-8 1x29,1
BV UI 21 0019 1 1x230 1-3 1x21 47 7-8 1x34
BV UI 21 0021 1 1x230 1-3 1x24 42 7-8 1x39,7

Номер для заказа Мощность, ВА Напряжение первичной обмотки, В Выводы первичной обмотки Напряжение вторичной обмотки, В Ток вторичной обмотки, мА Выводы вторичной обмотки Напряжение холостого хода, В
BV UI 21 0001 1 2x115 1-3/4-6 2x3 166 7-8/11-12 2x5,8
BV UI 21 0002 1 2x115 1-3/4-6 2x6 82 7-8/11-12 2x11,4
BV UI 21 0008 1 2x115 1-3/4-6 2x7,5 67 7-8/11-12 2x13,1
BV UI 21 0003 1 2x115 1-3/4-6 2x9 56 7-8/11-12 1x17,1
BV UI 21 0004 1 2x115 1-3/4-6 2x12 41 7-8/11-12 2x21,8
BV UI 21 0005 1 2x115 1-3/4-6 2x15 33 7-8/11-12 2x26,9
BV UI 21 0006 1 2x115 1-3/4-6 2x18 27 7-8/11-12 2x30
BV UI 21 0007 1 2x115 1-3/4-6 2x21 23 7-8/11-12 2x36,6

Трансформатор с соблюдением повышенных требований по безопасности
